¿Cómo reutilizar conectores Keystone y enchufes de terminación de campo?

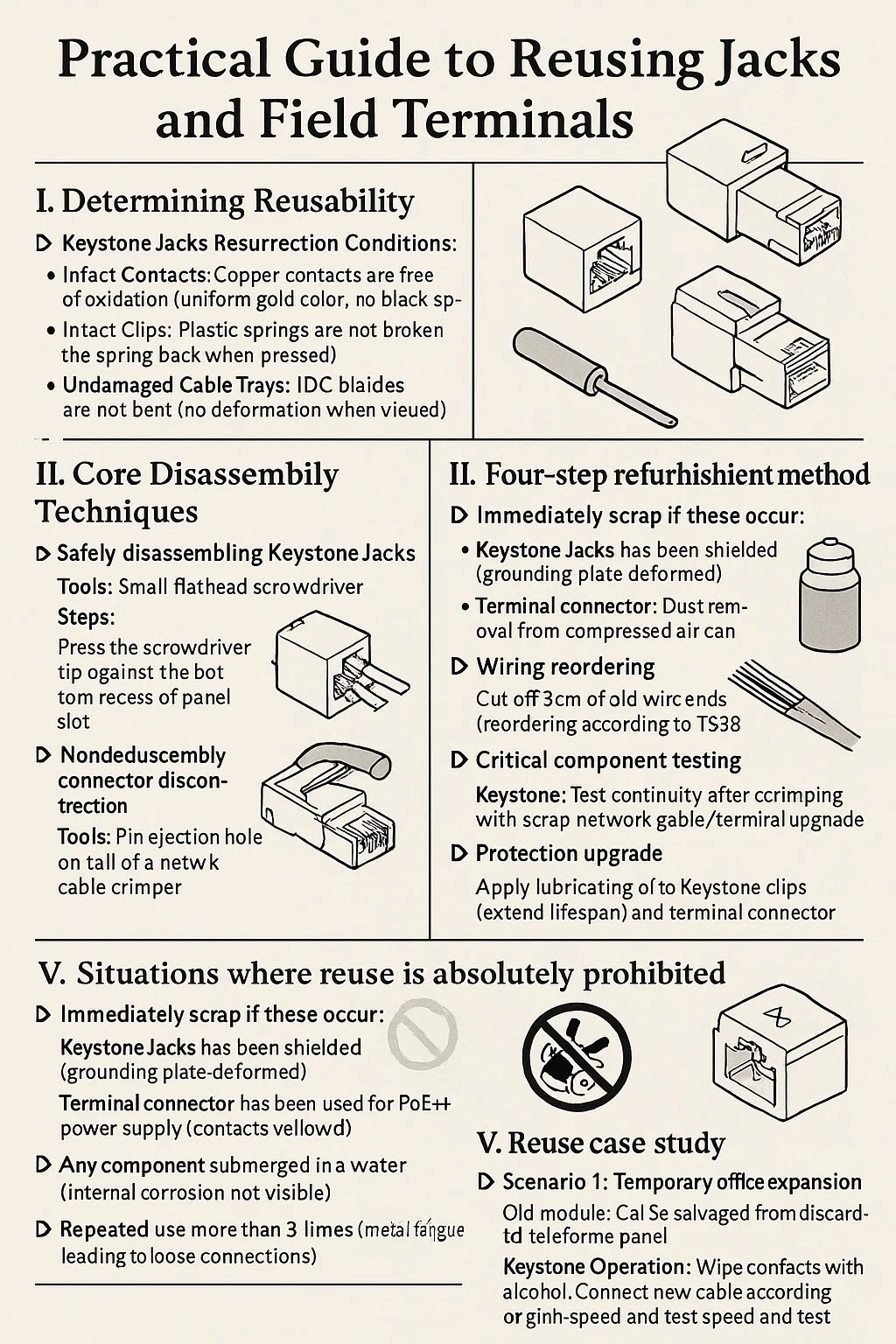

Guía práctica para reutilizar gatos Keystone y Enchufes de terminación de campo

I. Determinación de la reutilización

▸ Gatos trapezoidales Condiciones de resurrección:

Contactos intactos: los contactos de cobre están libres de oxidación (color dorado uniforme, sin puntos negros)
Clips intactos: los resortes de plástico no están rotos (regresan cuando se presionan)
Bandejas de cables sin daños: las hojas del IDC no están dobladas (no se deforman cuando se ven a contraluz)

▸Aplicabilidad terminal:

Sin grietas en la carcasa del enchufe: especialmente en la base del pestillo
Placa de aislamiento en su lugar: el separador transparente dentro del conector RJ45 no está desmontado
Sin revestimiento desgastado: los puntos de contacto aún reflejan la luz

II. Técnicas de desmontaje central

▸Desmontaje seguro de gatos Keystone:

Herramientas: Destornillador pequeño de punta plana
Pasos:
Presione la punta del destornillador contra el hueco inferior de la ranura del panel.
Haga palanca suavemente mientras empuja simultáneamente el módulo con el pulgar.
Precaución: ¡No tire del cable con fuerza!

▸Desconexión del conector no destructiva:

Herramientas: Orificio de expulsión de clavija en la cola de una engarzadora de cables de red
Pasos: Place the pin ejection hole on the front of the RJ45 connector with the crimper.
Gire mientras tira hacia atrás (conservando la secuencia de cableado original)

III. Método de renovación de cuatro pasos

▸Limpieza profunda:

Contactos Keystone → Límpielos suavemente con toallitas con alcohol anhidro.
Interior del contacto → Eliminación de polvo de la bombona de aire comprimido

▸ Reordenamiento del cableado:

Corte 3 cm de los extremos del cable viejo (elimine las secciones arrugadas)
Reordenar según T568B (naranja-blanco/naranja/verde-blanco/azul/azul-blanco/verde/marrón-blanco/marrón)

▸ Pruebas de componentes críticos:

Keystone: prueba de continuidad después de engarzar con cable de red de desecho
Conector de terminal: engarce temporalmente a un cable corto para realizar pruebas.

▸ Actualización de protección:

Aplique aceite lubricante a los clips Keystone (extiende su vida útil)
Aplique grasa de silicona aislante a los enchufes/puertos de enchufe del conector terminal

IV. Situaciones en las que la reutilización está absolutamente prohibida

▸ Deseche inmediatamente si ocurren:

Los conectores Keystone están protegidos (placa de conexión a tierra deformada)
El conector terminal se ha utilizado para la fuente de alimentación PoE (contactos amarillentos y carbonizados)
Cualquier componente ha sido sumergido en agua (la corrosión interna no es visible)
Uso repetido más de 3 veces (fatiga del metal que provoca conexiones sueltas)

V. Estudio de caso de reutilización

▸ Escenario 1: Ampliación temporal de oficinas

Módulo antiguo: Cat5e recuperado de un panel telefónico desechado. Operación Keystone: limpie los contactos con alcohol. Conecte el cable nuevo según el código de color original. Conéctese al interruptor y pruebe la velocidad; si cumple con los requisitos, está listo para usar.

▸Escenario 2: Reparación de cámaras de vigilancia

Conector antiguo: corte el conector resistente al agua de la cámara defectuosa.
Operación: Retire los pines, manteniendo la carcasa del conector. Inserte un cable nuevo en el enchufe impermeable original. Engarce el conector y luego vuelva a colocarlo en la carcasa.
