¿Cómo probar los cables de parche de fibra óptica?

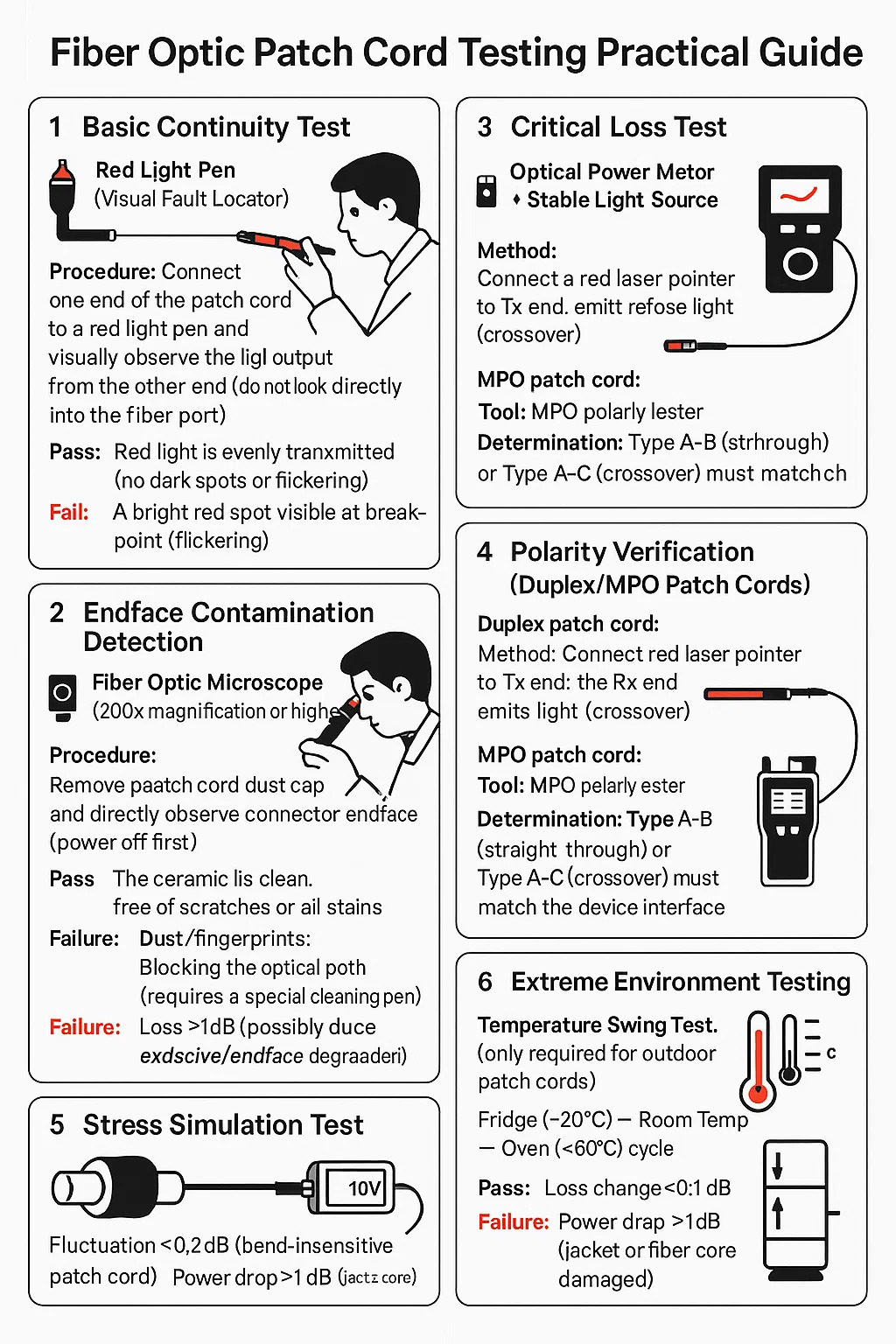

Cable de parche de fibra óptica Prueba de guía práctica

1. Prueba de continuidad básica
HERRAMIENTA: PENO LUZ ROJA (Localizador de fallas visuales)
Procedimiento: conecte un extremo del cable de parche a una pluma de luz roja y observe visualmente la salida de luz del otro extremo (no mire directamente al puerto de fibra).
Pase: la luz roja se transmite uniformemente (sin manchas oscuras o parpadeantes).
Fall: una mancha roja brillante es visible en el punto de interrupción (la ubicación de la ruptura del núcleo de la fibra).

2. Detección de contaminación de la cara final
Herramienta: microscopio de fibra óptica (aumento de 200x o superior)
Procedimiento: Retire la tapa del polvo del cable de parche y observe directamente la cara final del conector (apague primero).
Pase: La manga de cerámica está limpia, libre de rasguños o manchas de aceite.
Falla:
Dust/huellas dactilares: bloquear la ruta óptica (requiere una pluma de limpieza especial).
Grietas/chips: descarte inmediatamente (irreparable).

3. Prueba de pérdida crítica
Herramienta: Fuente de luz estable del medidor de potencia óptica
Procedimiento: conecte la fuente de luz a un extremo del cable de parche y emita una luz de referencia (por ejemplo, 1310nm). Conecte un medidor de energía al otro extremo y lea el valor de pérdida (db).
Aprobar:
Cable de parche multimodo: ≤0.5dB (dentro de 100 metros).
Cable de parche de modo único: ≤0.3db (dentro de 1 kilómetro).
Falla: Loss >1dB (possible: excessive bending/endface degradation).

4. Verificación de polaridad (cables de parche dúplex/MPO)
Cable de parche dúplex:
Método: conecte un puntero láser rojo al extremo TX; El extremo RX debe emitir luz (crossover).
Cable de parche MPO:
Herramienta: Tester de polaridad MPO
Determinación: el tipo A-B (directo) o el tipo A-C (Crossover) debe coincidir con la interfaz del dispositivo.

5. Prueba de simulación de estrés
Escenario: riesgo de doblar/tirar del cable de parche después del despliegue
Procedimiento:
Envuelva el cable de parche tres veces alrededor de un cilindro de 4 cm de diámetro.
Monitoree la fluctuación de potencia óptica en tiempo real durante la prueba.
Aprobar: Fluctuation ≤0.2dB (bend-insensitive patch cord). Failure: Power drop > 1dB (jacket or fiber core damaged).

6. Pruebas de entorno extremo
Prueba de swing de temperatura (solo requerida para cables de parches al aire libre):
Nevera (-20 ° C) → temperatura ambiente → horno (60 ° C) ciclo 3 veces.
Aprobar: Loss change < 0.1dB.
Prueba impermeable (cables de parche con clasificación IP67):
Sumerja el conector en agua durante 30 minutos, se seca y mida la resistencia al aislamiento (> 1000MΩ).
