¿Cómo se ve un panel de conexiones?

Respuesta directa: cómo se ve un panel de conexiones

un panel de conexión de red Parece un marco resistente y rectangular de metal o plástico, generalmente de 19 pulgadas de ancho, con una fila de puertos numerados en el frente y un área de oganización de cableado en la parte posterior. Sirve como un cuadro de distribución estático donde terminan todos los cables de red permanentes de diferentes habitaciones, proporcionando un punto limpio y centralizado para la gestión de la red.

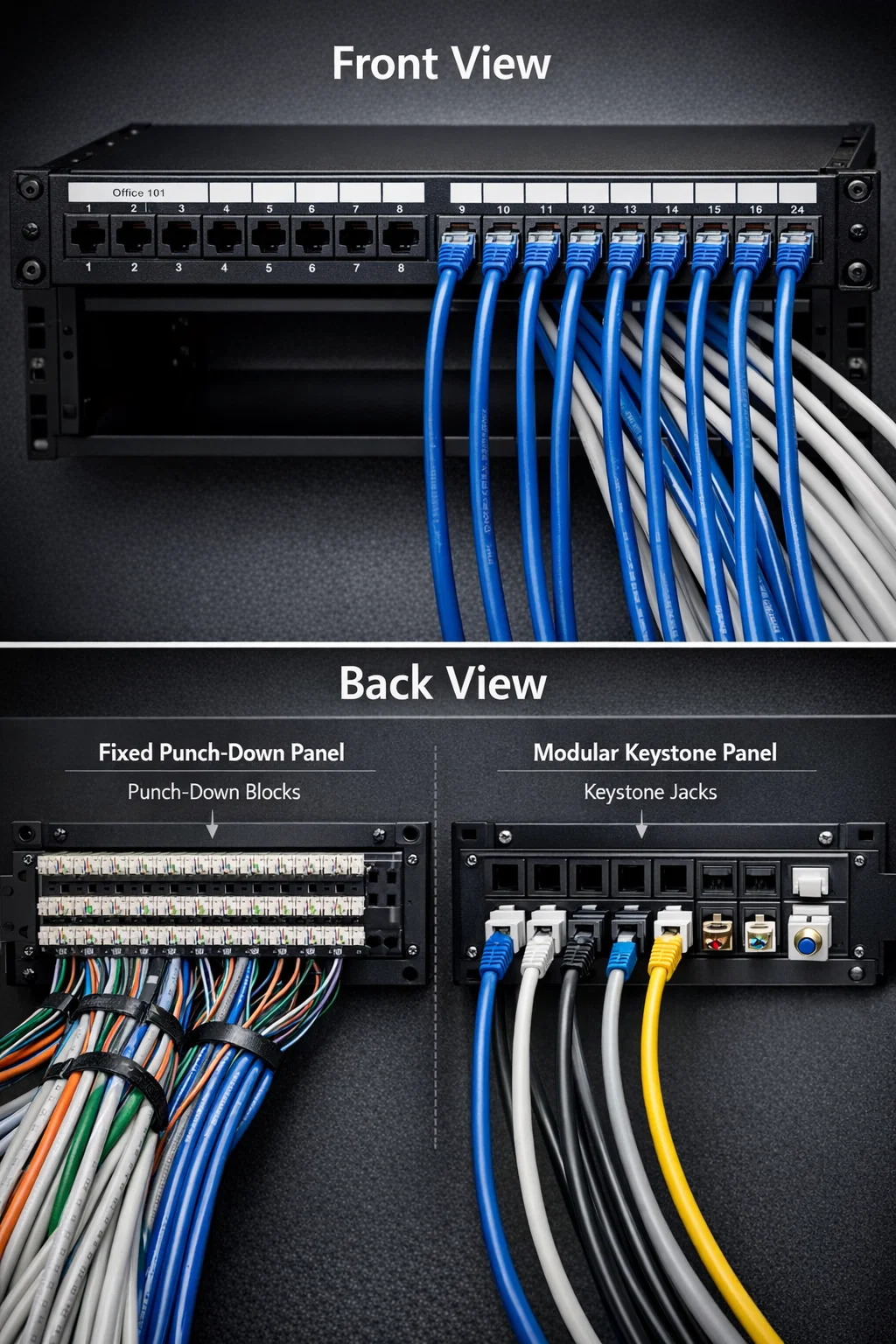

Componentes físicos clave de un panel de conexiones

Para comprender la identidad visual de un panel de conexión de red , es útil dividirlo en sus dos lados distintos: el frente orientado al usuario y el frente orientado a la infraestructura.

El panel frontal: conectividad y etiquetas

El frente es lo que ves cuando abres un rack de servidores o un armario de cableado. Consta de:

• Puertos numerados: Los paneles más comunes tienen 12, 24 o 48 puertos diseñados para aceptar conectores RJ45 estándar.
• Tiras de etiquetado: Espacio en blanco encima o debajo de los puertos que se utilizan para identificar a qué sala o dispositivo se conecta cada puerto (por ejemplo, "Office 101").
• Orejas de montaje: Los orificios en los extremos izquierdo y derecho se utilizan para atornillar el panel a un bastidor de equipos de 19 pulgadas.

El panel posterior: terminación del cable

La espalda es donde ocurre el "trabajo pesado". Dependiendo del diseño, verá una de dos cosas:

• Bloques de perforación: Filas de "dientes" de plástico donde se presionan pares de cables de cobre individuales en ranuras de metal.
• Aperturas clave: Agujeros cuadrados vacíos en un panel "modular" donde los individuos gatos trapezoidales están encajados.

Comparación de diferentes estilos de paneles de conexión

No todos los paneles parecen idénticos. El diseño visual a menudo dicta cuánta flexibilidad tiene el instalador durante la instalación.

Visualización del entorno instalado

En un escenario práctico, como un gabinete multimedia doméstico o una sala de servidores empresarial, un panel de conexión de red nunca se sienta solo. Su apariencia está definida por los cables conectados a él.

Cuando esté completamente instalado, verá una cascada de cables que ingresan a la parte posterior, que están cuidadosamente atados con cremallera o con velcro. En el frente, cables de conexión cortos (generalmente de 0,5 a 3 pies de largo) cerrar la brecha entre el panel y un conmutador de red. Esto crea una apariencia limpia y vertical de "parches" que evita el enredo de "espaguetis" que a menudo se encuentra en las configuraciones de aficionados.

Dimensiones estándar: La mayoría de los paneles ocupan 1U (1,75 pulgadas) or 2U (3,5 pulgadas) de espacio vertical en un rack, lo que los hace increíblemente delgados a pesar de la cantidad de conexiones que manejan.
