¿Qué es un conector Keystone en redes?

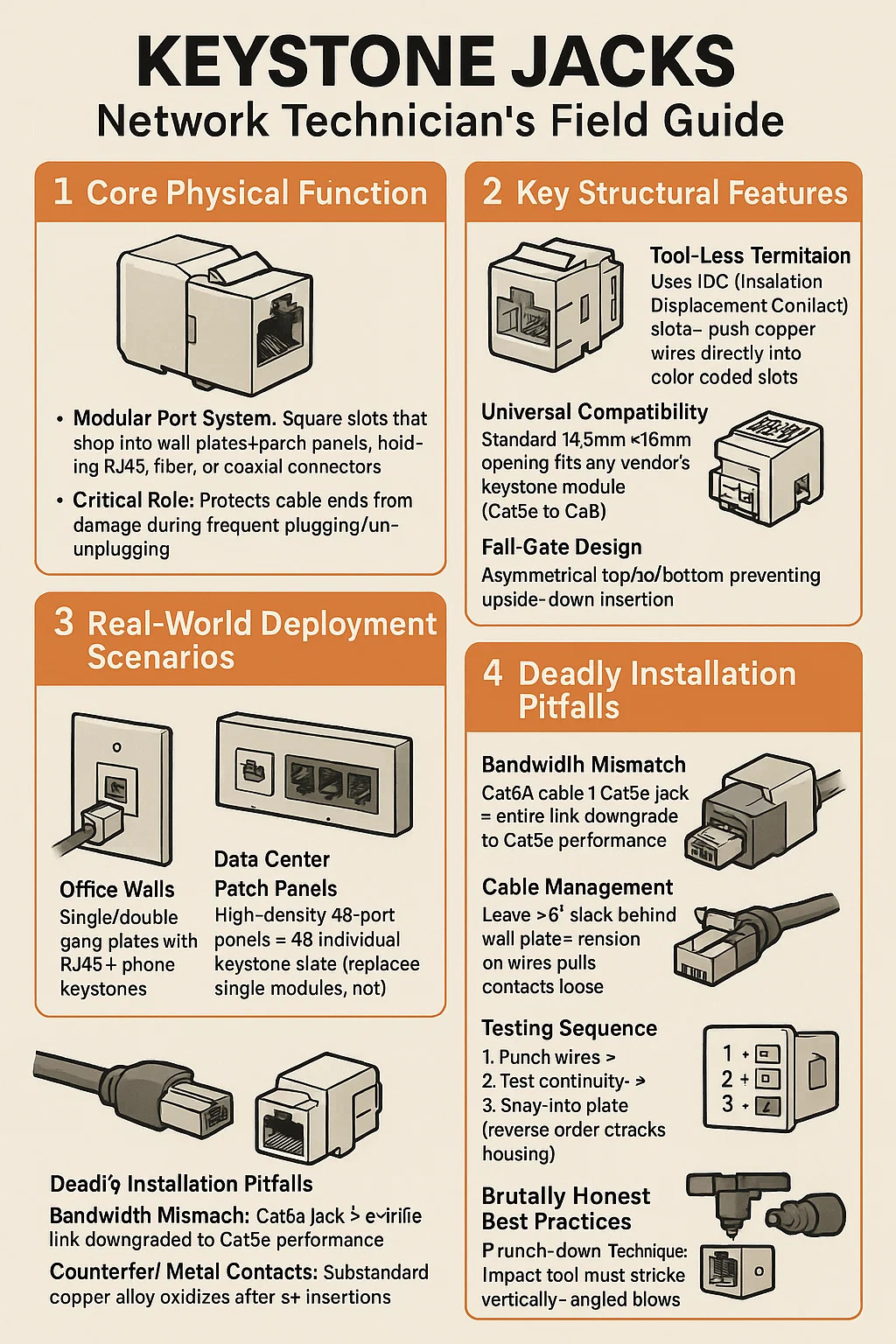

Gatos trapezoidales : Guía de campo del técnico de redes

1. Función física básica

Sistema de puerto modular: ranuras cuadradas que encajan en placas de pared/paneles de conexión y sostienen conectores RJ45, de fibra o coaxiales. Convierte cables de pared en puertos accesibles para el usuario.
Función crítica: Protege los extremos del cable contra daños durante la conexión/desconexión frecuente.

2. Características estructurales clave

Terminación sin herramientas: utiliza ranuras IDC (contacto de desplazamiento de aislamiento): inserte los cables de cobre directamente en las ranuras codificadas por colores; Las cuchillas perforan el aislamiento para hacer contacto.
Compatibilidad universal: la apertura estándar de 14,5 mm × 16 mm se adapta al módulo Keystone de cualquier proveedor (Cat5e a Cat8).
Diseño a prueba de fallos:
La parte superior/inferior asimétrica evita la inserción al revés.
Diagramas de cableado T568A/B moldeados en la carcasa.

3. Escenarios de implementación del mundo real

Paredes de oficina: Placas de entrada simple/doble con teclas telefónicas RJ45 (separación de datos/voz).
Paneles de conexión del centro de datos: paneles de 48 puertos de alta densidad = 48 ranuras trapezoidales individuales (reemplazan módulos individuales, no el panel completo).
Entornos híbridos: Los paneles de la sala de control mezclan keystones HDMI de fibra LC RJ45 (por ejemplo, estaciones de monitoreo CCTV).

4. Errores mortales en la instalación

Discrepancia de ancho de banda: Cable Cat6A Conector Cat5e = enlace completo degradado a rendimiento Cat5e.
Contactos metálicos falsificados: la aleación de cobre de calidad inferior se oxida después de 5 inserciones → pérdida del paquete (exija contactos de bronce fosforado).
Ignorancia del blindaje: el uso de conectores blindados con cable UTP crea bucles de tierra (zumbidos/interferencias).

5. Mejores prácticas brutalmente honestas

Técnica de punzonado: la herramienta de impacto debe golpear verticalmente; los golpes en ángulo cortan los conductores.
Gestión de cables: Deje ≥6" de holgura detrás de la placa de pared; la tensión en los cables afloja los contactos.
Secuencia de prueba:
Perforar los cables → 2. Probar la continuidad → 3. Encajar en la placa (el orden inverso agrieta la carcasa).
