¿Cuáles son los dos tipos de paneles de conexión?

Los dos tipos de paneles de conexión: una respuesta directa

Los dos tipos principales de paneles de conexión son paneles de conexión cableados (fijos) y paneles de conexión modulares (keystone) . Estas dos categorías forman la base del cableado estructurado en prácticamente todos los centros de datos, salas de servidores e instalaciones de redes comerciales. Comprender la diferencia entre ellos es esencial antes de comprar un panel de conexión de red o diseñar un diseño de cableado, porque la elección incorrecta puede generar costos innecesarios, inflexibilidad o problemas de rendimiento en el futuro.

Un panel de conexión cableado viene con cables ya terminados en la parte posterior del panel en fábrica. Un panel de conexión modular, por otro lado, se envía como un marco vacío que acepta conectores Keystone intercambiables, lo que permite al instalador elegir tipos de conectores, categorías e incluso mezclar tipos de medios dentro de un solo panel. Ambos cumplen la misma función principal (organizar y enrutar conexiones de red), pero lo hacen de maneras fundamentalmente diferentes y se adaptan a diferentes escenarios de implementación.

Paneles de conexión cableados: preterminados y listos para implementar

Un panel de conexión cableado, a veces llamado panel de conexión fijo o perforado, tiene sus puertos traseros ya terminados con bloques perforados estilo 110 o conectores similares. Los cables que salen del campo (tomacorrientes de pared, bandejas de cables, cajas de piso) se perforan directamente sobre estos bloques usando una herramienta de perforación. El frente del panel expone puertos RJ45 estándar donde cables de conexión cortos conectan el equipo al resto de la red.

Este tipo de panel de conexión de red es el caballo de batalla tradicional del cableado estructurado. Está ampliamente disponible en Configuraciones de 24 y 48 puertos y la mayoría de los modelos ocupan 1U o 2U de espacio en rack. Las opciones estándar están clasificadas para rendimiento Cat5e, Cat6 o Cat6A, con paneles Cat6A capaces de soportar 10 Gigabit Ethernet en distancias de hasta 100 metros .

Ventajas de los paneles de conexión cableados

• Menor costo inicial por puerto en comparación con las alternativas modulares
• Calidad de terminación consistente a nivel de fábrica en todos los puertos
• Proceso de instalación más simple para implementaciones uniformes a gran escala
• Fiabilidad comprobada en entornos con miles de puertos instalados
• Amplia disponibilidad de proveedores como Panduit, Leviton, Belden y CommScope

Limitaciones de los paneles de conexión cableados

El principal inconveniente es la inflexibilidad. Todos los puertos de un panel cableado son del mismo tipo de conector. Si necesita una combinación de puertos de cobre Cat6 junto con conexiones de fibra o coaxiales, no puede lograrlo dentro de un solo panel cableado. Además, si un solo puerto se daña, reemplazarlo generalmente significa reemplazar o volver a terminar todo el panel o al menos ese bloque individual. Para entornos donde los requisitos de cableado evolucionan con frecuencia, esta rigidez se convierte en un verdadero problema operativo.

Los paneles de conexión cableados son los más adecuados para implementaciones de oficinas grandes, redes escolares y entornos industriales donde cientos de corridas de cobre idénticas deben ponerse fin de forma rápida y rentable. Un panel cableado Cat6 de 48 puertos típico puede costar tan solo entre 30 y 80 dólares, lo que lo hace atractivo para proyectos con presupuesto limitado.

Paneles de conexión modulares: flexibles y preparados para el futuro

Un panel de conexión modular es un chasis vacío, que normalmente se ofrece en marcos de 12, 24 o 48 puertos, diseñado para aceptar conectores Keystone individuales. Cada ranura en el marco puede contener un tipo diferente de conector: Cat5e, Cat6, Cat6A, fibra LC, fibra SC, coaxial tipo F o incluso módulos Keystone USB o HDMI. Esto hace que el panel de conexión de red modular sea la opción más versátil disponible en cableado estructurado en la actualidad.

La instalación implica encajar los conectores trapezoidales elegidos en el marco del panel y luego terminar cada conector individualmente. Los propios gatos se pueden perforar, sin herramientas o preterminar según el modelo de gato seleccionado. Una vez instalado, la cara frontal de cada conector presenta la interfaz de puerto adecuada al usuario.

Ventajas de los paneles de conexión modulares

• Flexibilidad total para mezclar tipos de conectores dentro de un solo panel
• Reparaciones sencillas a nivel de puerto: cambie un solo conector Keystone dañado sin reemplazar todo el panel
• Escalabilidad: comience con un panel parcialmente poblado y agregue puertos a medida que crezcan las necesidades
• Admite actualizaciones futuras mediante el intercambio de módulos Keystone a categorías de mayor calificación
• Ideal para centros de datos, instalaciones audiovisuales y entornos multimedia

Limitaciones de los paneles de conexión modulares

Los paneles modulares conllevan un mayor costo por puerto. Un marco de panel trapezoidal modular de 24 puertos de calidad por sí solo puede costar entre 20 y 50 dólares, y cada conector trapezoidal Cat6A individual puede agregar otros 5 a 15 dólares por puerto. Para un panel modular Cat6A de 48 puertos completamente equipado, los costos totales de los componentes pueden alcanzar $300–$600 o más , en comparación con los menos de $100 por un panel cableado equivalente. El tiempo de mano de obra también es mayor, ya que cada gato debe terminarse individualmente y encajarse en su lugar.

La consistencia del rendimiento también depende de la calidad de los conectores Keystone individuales seleccionados. La combinación de conectores de terceros de baja calidad en el marco de un panel de marca puede producir mediciones de pérdida de inserción y diafonía inconsistentes, lo que podría fallar las pruebas de certificación de canal. Utilice siempre gatos y marcos del mismo sistema probado y certificado por el fabricante siempre que sea posible.

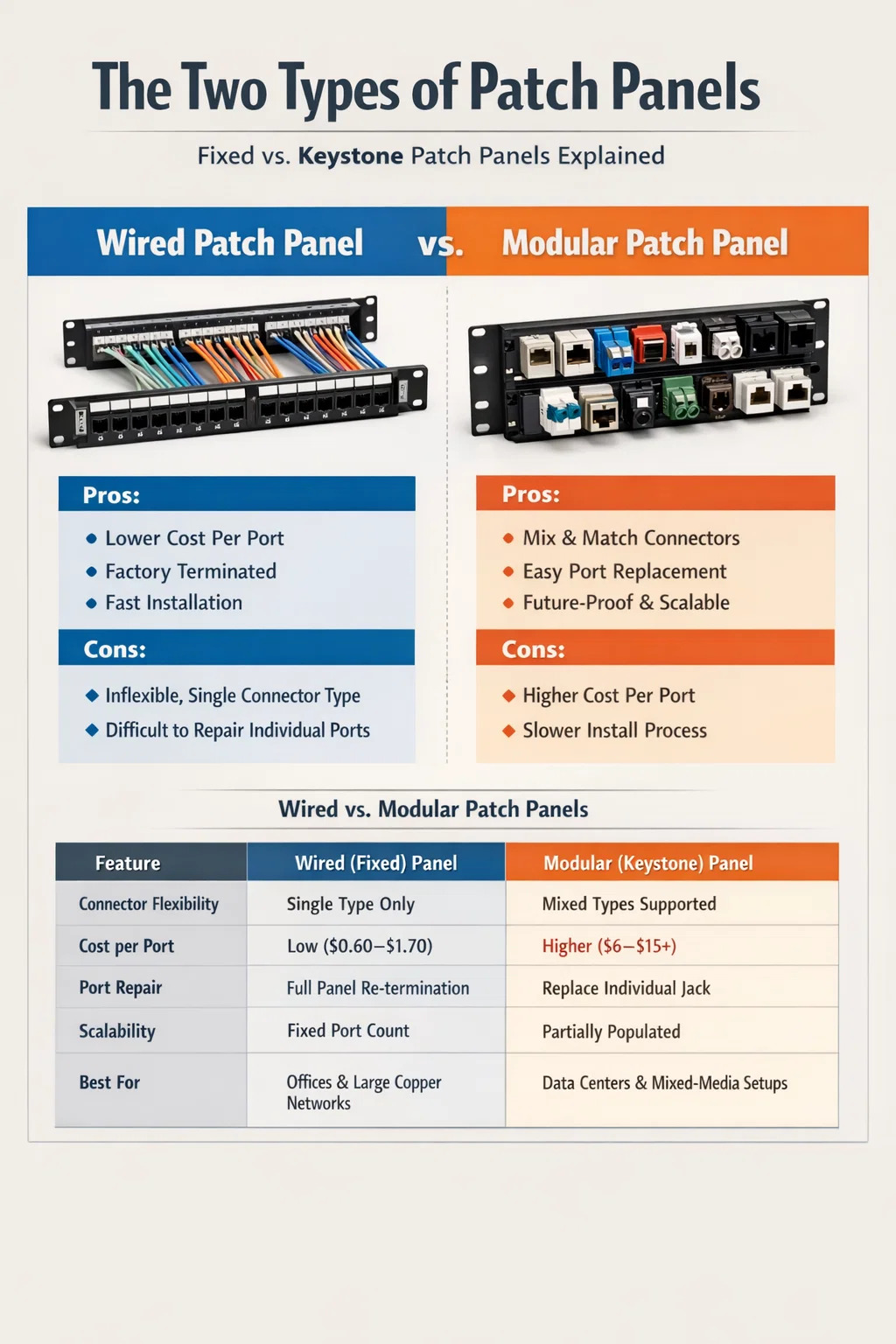

Comparación lado a lado: paneles de conexión cableados versus modulares

La siguiente tabla resume las diferencias clave para ayudarle a decidir qué tipo de panel de conexión de red se adapta a los requisitos de su proyecto.

Cómo elegir lo correcto Panel de conexión de red para tu proyecto

La elección entre un panel de conexión de red modular y cableado se reduce a cuatro factores prácticos: presupuesto, variedad de medios, crecimiento previsto y expectativas de mantenimiento. No existe una opción universalmente superior: ambos tipos se implementan con éxito en instalaciones profesionales todos los días.

Proyectos impulsados por el presupuesto

Si el proyecto implica la terminación 100 o más corridas de cobre de la misma categoría y cost control is a priority, wired patch panels deliver better value. A school network deploying 200 Cat6 drops across 8 panels will save $1,000–$2,000 in parts alone by choosing wired over modular. That savings can be redirected to managed switches, better cable, or additional access points.

Entornos de centros de datos y medios mixtos

Los centros de datos combinan habitualmente Ethernet de cobre, enlaces ascendentes de fibra y, a veces, conexiones coaxiales o de audio en el mismo rack. Un panel de conexión de red modular maneja todo esto en un solo marco de 1U, manteniendo el bastidor organizado y reduciendo la cantidad de paneles necesarios. Muchos centros de datos empresariales estandarizan los paneles modulares específicamente porque pueden actualizar puertos de fibra individuales de 1G LC a 10G LC o 25G LC simplemente intercambiando módulos Keystone, sin volver a tender cables ni reemplazar paneles completos.

Mantenimiento y capacidad de servicio a largo plazo

En entornos con una alta rotación de puertos (espacios de trabajo conjunto, centros de negocios de hoteles, lugares para eventos), los conectores Keystone individuales soportan el abuso físico de los ciclos repetidos de conexión y desconexión. Un panel modular permite a un técnico reemplazar un gato desgastado en menos de dos minutos, con un costo de piezas de entre $5 y $10, sin alterar ninguna otra conexión. La misma reparación en un panel cableado requiere volver a perforar un bloque o reemplazar todo el conjunto del panel, lo que puede significar 30 a 60 minutos de tiempo de inactividad por incidente.

Actualizaciones tecnológicas y preparadas para el futuro

Los estándares de red evolucionan. Cat6A es ahora el mínimo recomendado para nuevas instalaciones comerciales según TIA-568.2-D, y 10GBase-T es cada vez más común incluso en entornos SMB. Si implementa un panel Cat6 cableado hoy y necesita rendimiento Cat6A en tres años, reemplaza todo el panel. Con un panel modular, intercambia los conectores trapezoidales manteniendo el marco. Esa distinción importa menos en un armario de 24 puertos, pero se vuelve significativa en un Centro de datos de 10 racks con 480 puertos .

Más allá de los dos tipos principales: paneles de conexión en ángulo, blindados y en blanco

Si bien cableado y modular son las dos categorías fundamentales, ambos tipos vienen en variantes especializadas que abordan requisitos de instalación específicos.

Paneles de conexión en ángulo

Los paneles de conexión en ángulo inclinan los puertos frontales a 45 grados, dirigiendo los cables de conexión hacia un lado en lugar de hacerlo directamente hacia el frente del bastidor. Esto reduce drásticamente la tensión del radio de curvatura en los cables de conexión y mantiene los racks de alta densidad significativamente más limpios. Los paneles en ángulo están disponibles en formatos cableados y modulares y se utilizan comúnmente en disposiciones de conmutación en la parte superior del bastidor donde la gestión de cables es fundamental. Algunos diseños inclinan solo la fila inferior de puertos, creando un diseño híbrido plano/en ángulo para una densidad máxima.

Paneles de conexión blindados (STP)

En entornos con interferencias electromagnéticas significativas (plantas de fabricación, instalaciones de transmisión, salas de imágenes médicas), el cableado de par trenzado blindado (STP) requiere un panel de conexión blindado para mantener la continuidad del blindaje del cable en todo el enlace. Un panel de conexión de red blindado incluye carcasas de puertos metálicas y una barra de conexión a tierra que se conecta a la ruta de tierra del bastidor. El uso de un panel sin blindaje con cable STP rompe el blindaje del panel, anulando por completo su propósito. Los paneles blindados están disponibles en tipos cableados y modulares, aunque conllevan un sobreprecio de aproximadamente 30–50 % sobre los modelos equivalentes sin blindaje .

Paneles de conexión en blanco

Los paneles de conexión en blanco no tienen ningún puerto. Se utilizan exclusivamente para la gestión de racks: llenan espacios vacíos de 1U para mejorar el flujo de aire, bloquear el polvo o proporcionar una superficie etiquetada para la documentación. Si bien no son un componente funcional de distribución de datos, los paneles en blanco son un toque final profesional en cualquier rack bien organizado y se mencionan aquí porque a menudo se agrupan junto con paneles de conexiones funcionales en los catálogos de proveedores y pueden causar confusión a quienes compran por primera vez.

Consideraciones sobre densidad de puertos, unidades de rack y administración de cables

Ambos tipos de paneles de conexión deben evaluarse no sólo por el tipo de conector sino también por cómo encajan en el diseño general del rack. Un bastidor EIA estándar de 19 pulgadas proporciona 42U de espacio utilizable . Una mala selección de paneles puede desperdiciar unidades de rack, crear pesadillas en la gestión de cables y dificultar la resolución de problemas.

Un panel de conexiones cableado de 1U y 48 puertos empaqueta los puertos de manera compacta y deja poco espacio horizontal para los clips de administración de cables. Muchos instaladores combinan cada panel de 48 puertos con un administrador de cables horizontal de 1U directamente debajo de él, sacrificando 2U por panel pero mejorando drásticamente la capacidad de mantenimiento a largo plazo. Un panel de 24 puertos en 1U brinda más espacio para respirar horizontalmente entre los puertos, lo que facilita etiquetar y rastrear cables individuales sin alterar las conexiones adyacentes.

Para paneles modulares, la profundidad adicional requerida por algunos diseños de conectores trapezoidales se debe verificar con el espacio libre posterior del bastidor. Algunas piedras angulares Cat6A se extienden de 2 a 3 pulgadas detrás de la cara del panel, y en gabinetes de montaje en pared de poca profundidad con solo 12 a 14 pulgadas de profundidad, esto puede hacer que la instalación sea físicamente imposible sin una planificación previa cuidadosa.

Prácticas de etiquetado y documentación

Independientemente del tipo de panel, el etiquetado adecuado es tan importante como el propio hardware. Las mejores prácticas de la industria exigen que cada puerto esté etiquetado con un identificador único que se corresponda con un cronograma de cable que documente el punto de origen, el destino, la categoría del cable, la fecha de instalación y la referencia de los resultados de las pruebas. La mayoría de los paneles de conexión de calidad incluyen un canal para tiras de etiquetas debajo o encima de los puertos. El uso de sistemas de etiquetado Brady, HellermannTyton o similares con etiquetas termorretráctiles o autolaminadas mantiene los identificadores legibles para 10 años incluso en ambientes polvorientos o húmedos.

Mejores prácticas de instalación para ambos tipos de paneles

Independientemente del tipo de panel de conexión de red que elija, un conjunto de prácticas de instalación consistentes garantiza que el rendimiento del canal cumpla o supere las especificaciones nominales.

• Mantenga la torsión del par dentro de 13 mm del punto de terminación. para minimizar la diafonía, especialmente en instalaciones Cat6A.
• Deje al menos 12 pulgadas de bucle de servicio detrás del panel para permitir la reconexión sin necesidad de tirar de un cable nuevo.
• Nunca exceda el radio de curvatura mínimo del cable: generalmente 4 veces el diámetro del cable sin blindaje y 8 veces el diámetro del cable blindado.
• Utilice una herramienta de perforación calibrada ajustada al nivel de impacto correcto para el tipo de bloque (110 frente a Krone).
• Pruebe cada canal con un probador de campo certificado (Fluke DSX, IDEAL SignalTEK o equivalente) según los estándares TIA-568 o ISO/IEC 11801 antes de aprobar la instalación.
• Almacene los informes de prueba electrónicamente y vincúlelos al calendario de cables de cada puerto del sistema.
• Cuando utilice paneles modulares, confirme que el conector trapezoidal y el marco del panel sean del mismo sistema probado para proteger cualquier garantía o certificación del fabricante.

Seguir estos pasos transforma un panel de conexión de una simple compra de hardware a un componente de infraestructura certificable y debidamente documentado que respalda la red de manera confiable para 15-25 años —el ciclo de vida típico de un sistema de cableado estructurado instalado según los estándares actuales.

Errores comunes al seleccionar un panel de conexiones

Incluso los instaladores experimentados cometen ocasionalmente errores de selección que causan problemas meses o años después de la implementación inicial. Los siguientes son los más comunes y evitables.

Categoría de panel que no coincide con categoría de cable

La instalación de un cable Cat6A y su terminación en un panel con clasificación Cat6 limita el rendimiento del canal al Cat6. El componente más débil del canal determina el rendimiento nominal de todo el enlace. Si está ejecutando Cat6A para admitir 10GBase-T o 25GBase-T, cada componente (cable, panel de conexión, conector Keystone y cable de conexión) debe tener clasificación Cat6A.

Ignorar la gestión de cables traseros

La parte posterior de un panel de 48 puertos muy poblado puede contener 48 tramos de cables individuales. Sin guías traseras de gestión de cables, ganchos en J o carretes de cables adecuados, esos tramos se convierten en una masa enredada que dificulta innecesariamente futuras adiciones, movimientos y cambios (MAC) y aumenta el riesgo de daños accidentales en los cables durante trabajos de mantenimiento no relacionados.

Compra de componentes que no sean del sistema para ahorrar dinero

El uso de un marco de panel Panduit con conectores Keystone de otra marca o la combinación de paneles de conexión Cat6 con cable Cat6A de un fabricante diferente interrumpe la garantía del sistema probado. Fabricantes como Panduit, Leviton, Belden, CommScope y Legrand certifican sus componentes como sistemas, y esa certificación sólo es válida cuando se utilizan juntos componentes de la misma familia. Mezclando marcas para ahorrar $2–$5 por puerto puede invalidar una garantía del sistema de 25 años que vale mucho más que los ahorros.

Subestimar los requisitos de recuento de puertos

Una regla general común en el diseño de cableado comercial es planificar Entre un 20 % y un 30 % más de puertos de los necesarios actualmente . Las organizaciones crecen, las estaciones de trabajo se multiplican y los dispositivos IoT proliferan. Quedarse sin puertos de panel de conexión obliga a instalar un nuevo panel en el medio del rack o a rediseñarlo por completo, los cuales son más disruptivos y costosos que simplemente instalar un panel más grande o paneles adicionales desde el principio.
