¿Qué herramientas necesito para instalar un panel de conexiones?

Las herramientas que necesita para instalar un panel de conexiones: una respuesta directa

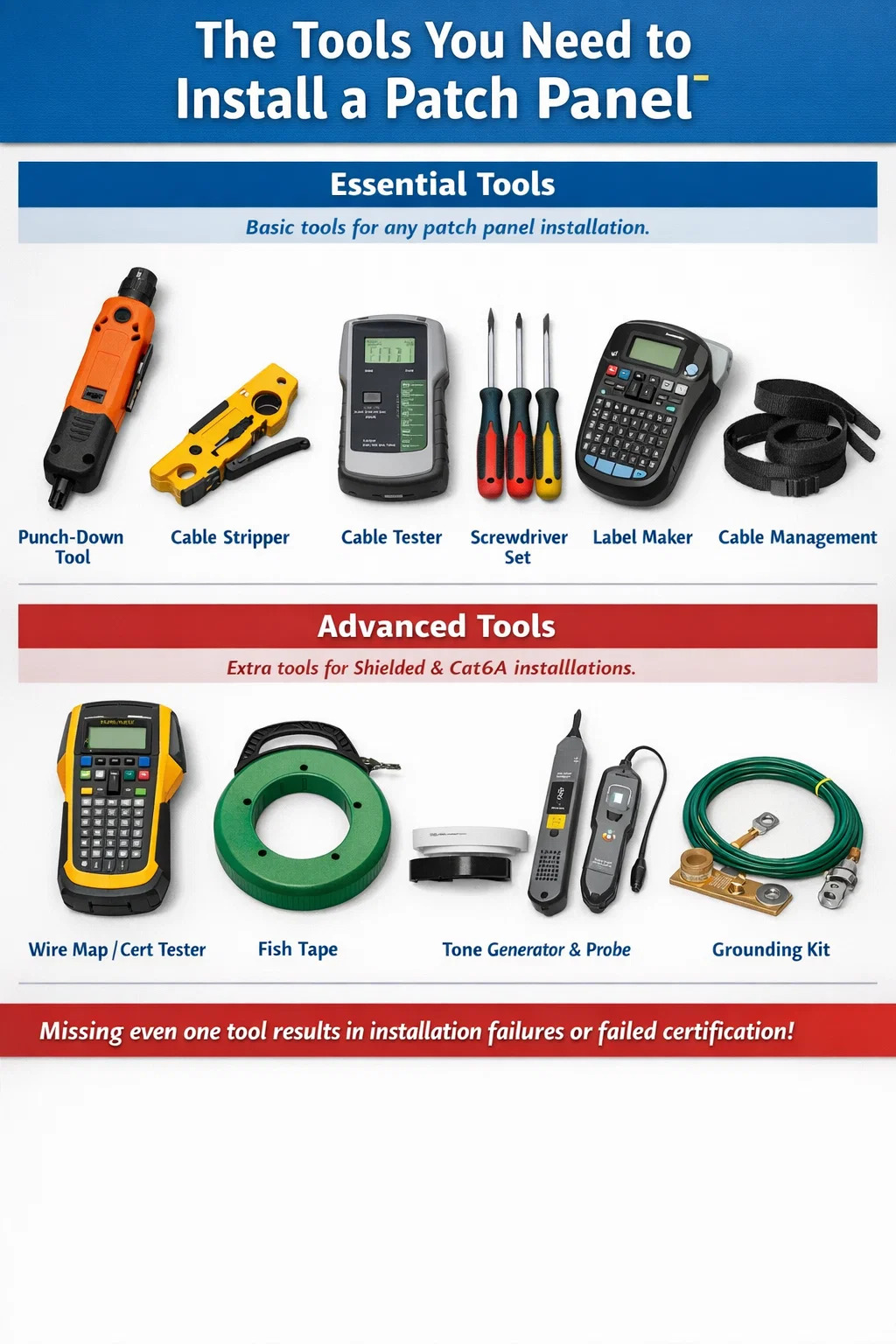

Para instalar un panel de conexión de red , necesita una herramienta perforadora, un pelacables, un probador de cables, un juego de destornilladores, una rotuladora y una solución de gestión de cables, como correas de velcro o bridas para cables. Para instalaciones más exigentes, especialmente cableado Cat6A o blindado, también necesitará un probador de mapa de cables o un probador de certificación completo, una cinta pasacables o una pinza para tirar de cables y un generador de tonos con sonda. Estos no son extras opcionales. Omitir incluso uno de ellos resulta en una instalación fallida, un canal no certificado o un problema de mantenimiento que surge meses después.

Las secciones siguientes desglosan cada herramienta en detalle, explican por qué es importante y brindan recomendaciones de productos específicos y puntos de referencia de rendimiento para que pueda tomar decisiones de compra informadas antes de comenzar el trabajo.

La herramienta perforadora: el instrumento más crítico en el trabajo

La herramienta de perforación es el equipo más importante para cualquier instalación de panel de conexión. Asienta conductores individuales en los bloques IDC (conector de desplazamiento de aislamiento) estilo 110 en la parte posterior del panel. Cuando la herramienta golpea, una cuchilla corta simultáneamente el exceso de cable y fuerza al conductor a establecer una conexión eléctrica estrecha con el terminal IDC. Si se hace correctamente, esto produce una conexión hermética al gas clasificada para el ciclo de vida completo del sistema de cableado, a menudo 20 años .

Hay dos tipos principales de herramientas de punzonado: de impacto y sin impacto. Las herramientas de impacto utilizan un mecanismo accionado por resorte que proporciona una fuerza de golpe calibrada. Las herramientas sin impacto (manuales) requieren que el instalador aplique presión con la mano. Para instalaciones profesionales de paneles de conexiones de red, utilice siempre una herramienta perforadora de impacto. Las herramientas de presión manual producen una profundidad de asiento inconsistente, lo que se traduce directamente en fallas de pérdida de inserción variable y diafonía cercana (NEXT) durante la certificación del canal.

Elegir la hoja adecuada

Las herramientas perforadoras de impacto aceptan hojas intercambiables. Los dos más comunes son la hoja 110 y la hoja Krone. Casi todos los paneles de conexión de América del Norte utilizan bloques de estilo 110 , por lo que una hoja de 110 es el punto de partida estándar. Las instalaciones europeas y algunas internacionales pueden utilizar bloques Krone. Confirme el tipo de bloque impreso en la parte posterior de su panel antes de comprar hojas. El uso de la cuchilla incorrecta dañará físicamente los terminales IDC y destruirá la conexión eléctrica.

La mayoría de las herramientas de impacto tienen un selector de fuerza alta/baja. Se utiliza una fuerza elevada para las terminaciones iniciales en conductores rígidos Cat6A. La fuerza baja funciona para cables Cat5e de calibre más liviano o para volver a asentar un conductor que no se asentaba completamente en la primera pasada. Fluke Networks, Paladin Herramientas y Klein Tools ofrecen herramientas de perforación de impacto confiables en el rango de precios de $30 a $120, con opciones de nivel profesional de Fluke e Ideal Industries que funcionan a mayor precio.

La ergonomía es importante en los trabajos grandes

En un trabajo con 200 terminaciones, la ergonomía de la herramienta se convierte en un factor real. Las herramientas de perforación baratas con mangos de plástico duro causan fatiga en las manos, lo que provoca terminaciones apresuradas y errores en el ajuste. Las herramientas con empuñaduras de goma y rebote de impacto amortiguado, como Fluke Networks D914S o Klein Tools VDV427-300, reducen significativamente la tensión repetitiva. Si está rescindiendo más de 100 puertos en una sola sesión , invierta en una herramienta con mango ergonómico. La prima de $30 a $50 se amortiza rápidamente en precisión y reducción de retrabajo.

Pelacables y herramientas de preparación de cables

Antes de que cualquier conductor toque un bloque perforado, se debe quitar limpiamente la cubierta del cable. Un pelacables exclusivo (ni un cúter ni unas tijeras) es la herramienta correcta para este paso. Los pelacables para cableado de par trenzado están diseñados para rayar la cubierta a una profundidad controlada para que la hoja nunca corte los conductores o el aislamiento del par que se encuentra debajo.

Los conductores mellados son una de las principales causas de pruebas de canales marginales o fallidas. Una mella reduce el área de la sección transversal del conductor, lo que aumenta la resistencia y crea una discontinuidad reflectante que se muestra como una falla de pérdida de retorno en un probador de certificación. Es posible que la mella no sea visible a simple vista, pero un probador Fluke DSX-8000 o similar la detectará en todo momento.

Pelacables rotativos frente a pelacables de cuchillas

Los pelacables giratorios se enrollan alrededor del cable y marcan la cubierta a medida que gira la herramienta. Esto produce una línea marcada limpia y uniforme alrededor de toda la circunferencia de la chaqueta. Los peladores tipo cuchilla realizan un único corte longitudinal y requieren que el instalador retire la cubierta. Ambos funcionan bien en manos experimentadas. Las herramientas rotativas de Jonard Tools (modelo UST-100) y Klein Tools (VDV110-095) se utilizan ampliamente en instalaciones comerciales y cuestan menos de $25 .

Específicamente para el cable Cat6A, la cubierta es más gruesa y rígida que la de Cat5e o Cat6. Asegúrese de que la profundidad de la hoja de su decapante sea ajustable o compre un decapante específicamente clasificado para Cat6A. Varios fabricantes venden peladores combinados que manejan tanto Cat5e/6 como Cat6A con un simple tornillo de ajuste de la profundidad de la hoja.

Tijeras y cortadores al ras

Se necesita un par de tijeras afiladas o alicates diagonales de corte al ras para recortar la ranura (el separador interno que se encuentra en muchos cables Cat6) y limpiar los extremos del conductor antes de la inserción. La ranura, si no se recorta al ras con el borde de la cubierta, puede separar los pares individuales durante la terminación y hacer que la geometría del par cambie lo suficiente como para afectar los valores NEXT. Un par de cortadores a ras de calidad electrónica que cuestan entre 10 y 15 dólares se encargan de esto de forma limpia y precisa.

Destornilladores y hardware de montaje en bastidor

Un panel de conexión de red se monta en un bastidor EIA de 19 pulgadas o en un gabinete de montaje en pared utilizando tornillos de bastidor estándar. La mayoría de los bastidores aceptan tornillos M6 o tornillos 10-32, según el fabricante y el modelo del bastidor. Necesita el destornillador correcto (normalmente un Phillips n.° 2 o uno de cabeza plana) además de las tuercas y tornillos del bastidor correspondientes.

Las tuercas enjauladas son el hardware de montaje en rack más común en racks de equipos de 19 pulgadas. Se encajan en rieles de rack con orificios cuadrados y aceptan tornillos M6. Instalar tuercas enjauladas sin la herramienta de inserción de tuercas enjauladas correcta es doloroso: los bordes afilados de la tuerca cortarán los dedos en instalaciones repetidas. un La herramienta para tuercas enjauladas cuesta entre 5 y 15 dólares. y elimina tanto el dolor como el riesgo de que se caigan tuercas enjauladas en el bastidor durante la instalación.

Requisitos de par

Apretar demasiado los tornillos del bastidor desgasta las tuercas enjauladas y deforma las orejas de montaje del panel de conexión. Un ajuste insuficiente deja los paneles sueltos, lo que provoca daños por vibración con el tiempo y crea riesgos de seguridad en zonas sísmicas. La mayoría de las especificaciones de hardware de rack requieren 0,5–0,8 Nm de par en tornillos de bastidor M6. Un destornillador dinamométrico básico con un juego de puntas Phillips garantiza un par constante sin conjeturas, lo que resulta especialmente útil al instalar paneles en entornos de alta vibración, como instalaciones industriales o centros de datos con ventiladores de refrigeración de piso elevado funcionando continuamente.

Equipo de certificación y probador de cables

Una vez que el panel de conexión de red esté terminado y montado, se deben probar todos los puertos. El tipo de probador que necesita depende de si está realizando una verificación de continuidad o una certificación de canal completo.

Probadores básicos de mapas de cables

Un probador de mapa de cables verifica que los ocho conductores de un cable de par trenzado estén conectados correctamente de un extremo a otro: sin aperturas, cortocircuitos, pares invertidos ni pares divididos. Esto detecta los errores de perforación más comunes a un precio accesible para cualquiera: hay disponibles probadores de mapas de cableado decentes de Klein Tools, Fluke Networks y TREND Networks para $30–$150 . Fluke Networks MicroMapper y Klein Tools VDV501-851 son opciones confiables para trabajos de verificación básicos.

La prueba del mapa de cables por sí sola no es suficiente para certificar un canal para Cat6, Cat6A o cualquier estándar de rendimiento nominal. Sólo confirma la continuidad física, no el rendimiento eléctrico. Para una instalación profesional donde el usuario final espera un informe de garantía o certificación, necesita un probador de rendimiento.

Probadores de campo con nivel de certificación

Los probadores de certificación miden todos los parámetros requeridos por TIA-568.2-D e ISO/IEC 11801: pérdida de inserción, NEXT, FEXT, PSNEXT, pérdida de retorno, retraso de propagación y sesgo de retraso. El Fluke Networks DSX-8000 es el punto de referencia de la industria, capaz de certificar canales Cat8 en menos de 10 segundos por canal . IDEAL Industries SignalTEK NT y TREND Networks LanTEK IV son alternativas competitivas a precios más bajos.

Los probadores de certificación son costosos (el Fluke DSX-8000 cuesta más de $ 9,000), pero los programas de alquiler de los principales proveedores y empresas de alquiler de herramientas los hacen accesibles para proyectos individuales. Para los contratistas que instalan paneles de conexión de red con regularidad, poseer un probador de certificación es una inversión comercial directa. Un único canal fallido que requiere reelaboración cuesta más en mano de obra que un mes de alquiler de herramientas.

Herramientas de prueba de fibra

Si la instalación de su panel de conexión incluye módulos trapezoidales de fibra o casetes de fibra preterminados, también necesita un equipo de prueba de pérdida óptica (OLTS) e idealmente un reflectómetro óptico en el dominio del tiempo (OTDR). Un OLTS mide la pérdida de inserción de un extremo a otro en dB y confirma que el enlace cumple con el presupuesto del canal. Un OTDR identifica la ubicación y magnitud de eventos individuales (conectores, empalmes, dobleces) a lo largo del tendido de fibra. Las unidades OLTS de nivel básico de EXFO, AFL y Fluke Networks comienzan en alrededor de $ 800 a $ 1500 para probadores combinados monomodo/multimodo.

Generador de tonos y sonda (tóner y varita)

Un generador de tonos y una sonda inductiva, comúnmente llamados tóner y varita o zorro y perro, son esenciales para rastrear cables sin etiquetar e identificar qué tramo de cable se conecta a qué puerto del panel de conexiones. El generador de tonos se conecta a un extremo de un cable y envía una señal de tono audible a lo largo del cable. La sonda inductiva detecta la señal sin necesidad de contacto físico, lo que le permite escanear un haz de cables e identificar el correcto según el tono más fuerte.

Esta herramienta no es negociable en proyectos de modernización o actualización donde el cableado existente carece de documentación. Incluso en instalaciones nuevas, tener un tóner ayuda a confirmar rápidamente que un cable específico desde un tomacorriente de pared ha aterrizado en el puerto correcto del panel de conexión antes de la terminación. Los generadores de tonos confiables y las sondas de Fluke Networks (Pro3000), Klein Tools (VDV500-820) y TREND Networks están disponibles en Rango de $50 a $150 .

Algunos probadores de mapas de cables avanzados incluyen capacidad de generación de tonos, lo que reduce la cantidad de herramientas independientes necesarias en el trabajo. Consulte la lista de funciones de su probador antes de comprar un tóner independiente para evitar equipos redundantes.

Herramientas de documentación y creación de etiquetas

Cada puerto en un panel de conexión de red debe estar etiquetado en el momento de la instalación. Intentar etiquetar retroactivamente (después de que el bastidor esté lleno y los cables de conexión estén colocados) es mucho más difícil y produce resultados de menor calidad. Una rotuladora dedicada que produce etiquetas laminadas o termorretráctiles es una herramienta estándar en cualquier trabajo de cableado profesional.

Brady y HellermannTyton fabrican impresoras de etiquetas diseñadas específicamente para infraestructura de cableado de red. El Brady BMP21-PLUS y el HellermannTyton TAG-IT se utilizan ampliamente en instalaciones comerciales. Estas impresoras aceptan cartuchos de etiquetas compatibles con tiras de etiquetas de paneles de conexión, etiquetas para envoltura de cables e indicadores de puertos. Las etiquetas deben incluir el identificador del puerto, la salida de destino y la categoría del cable. un Esquema de etiquetado consistente aplicado desde el primer día. Reduce el tiempo de resolución de problemas en horas durante la vida útil del sistema.

Programación de cables y documentación conforme a construcción

Una rotuladora produce las etiquetas físicas. El cronograma de cables adjunto (una hoja de cálculo o base de datos que asigna cada identificador de puerto a su origen físico, categoría de cable, fecha de instalación y resultado de la prueba) es la documentación que hace que las etiquetas sean útiles. La mayoría de los evaluadores de certificación pueden exportar los resultados de las pruebas directamente a una PC en formato PDF o CSV. La integración de esos resultados en un cronograma de cable crea un registro completo y auditable de la instalación. Esta documentación es necesaria para la mayoría de las garantías de sistemas de los fabricantes y los departamentos de TI de la empresa la esperan como entregable en cualquier proyecto de cableado contratado.

Herramientas y accesorios para gestión de cables

La instalación de un panel de conexiones de red no se trata solo del panel en sí: incluye la administración de los tendidos de cables que llegan a la parte posterior del panel y los cables de conexión que conectan los puertos frontales al equipo de red. La mala gestión de los cables es uno de los problemas más comunes en las redes instaladas y uno de los más fáciles de prevenir con las herramientas adecuadas a mano.

Bridas de velcro para cables y correas de velcro

Las bridas para cables con velcro son el sujetador preferido para agrupar tendidos de cables en cualquier instalación que cumpla con los estándares de gestión de cables TIA-569 o ISO/IEC 14763. Las bridas de plástico, cuando se aprietan demasiado, deforman la cubierta del cable y comprimen los pares en el interior, lo que aumenta la diafonía y puede causar fallas en la certificación del canal. Las bridas de velcro no aplican fuerza de compresión y se pueden reposicionar tantas veces como sea necesario. Panduit y HellermannTyton fabrican productos de sujeción con gancho y bucle específicamente clasificados para uso en cableado estructurado. una bolsa de 100 bridas para cables con velcro cuestan entre 10 y 20 dólares y maneja las necesidades de gestión de una instalación típica de panel de 24 puertos.

Gestores de cables horizontales

Un administrador de cables horizontal de 1U montado directamente encima o debajo de cada panel de conexión mantiene organizados los cables de conexión frontales y evita que se caigan sobre los equipos adyacentes. Sin administradores de cables, un panel de 48 puertos con 48 cables de conexión crea una masa de cables que bloquea el flujo de aire, dificulta la identificación de los puertos y se enreda cada vez que es necesario mover un solo cable. Los administradores de cables con conductos para dedos (dedos de plástico que dirigen los cables de lado a lado) son el formato más eficaz y están disponibles en Panduit, Leviton y fabricantes genéricos de accesorios de rack para $15–$60 por unidad de 1U .

Hardware de soporte de cables y ganchos en J

Detrás del panel de conexiones, los tramos de cables entrantes necesitan soporte a intervalos regulares para evitar que el peso del haz de cables tire de las terminaciones. Los ganchos en J (soportes de plástico o metal con forma de silla de montar que se fijan a rieles de rack, estructuras de bandejas de cables o montantes de pared) sujetan los haces de cables sin comprimirlos. TIA-569 recomienda puntos de apoyo cada 4 a 5 pies (1,2 a 1,5 metros) a lo largo de tramos de cables horizontales. Los ganchos en J son económicos ($0,50 a $2,00 cada uno) pero deben instalarse antes de tender los cables, lo que los convierte en un elemento de planificación tanto como en una herramienta.

Cinta pasacables, herramientas para tirar de cables y equipos de acceso

A menos que los tendidos de cables ya estén colocados previamente hasta la ubicación del panel de conexión, necesitará herramientas para pasar los cables a través de paredes, techos y conductos. Las herramientas específicas dependen del entorno de instalación, pero las siguientes son siempre necesarias.

Cinta pescadora

Una cinta pasacables es una cinta larga y semirrígida de acero o fibra de vidrio que se puede empujar a través de conductos o cavidades de pared para crear un camino de tracción. Una vez que la cinta guía llega al punto de destino, el cable se fija a la cinta y se vuelve a pasar. Cintas pasacables de acero en Longitudes de 50 y 100 pies manejar la mayoría de los escenarios de instalación comercial. Las cintas pasacables de fibra de vidrio se prefieren en entornos con cableado eléctrico activo cerca porque la fibra de vidrio no es conductora. Klein Tools, Greenlee y Milwaukee fabrican productos confiables de cinta guía.

Varillas luminosas y puntas flexibles

Las varillas incandescentes son varillas de empuje de fibra de vidrio que se utilizan para guiar el cable a través de espacios abiertos en el techo donde una cinta pasacables sería demasiado rígida para maniobrar alrededor de obstrucciones. Se conectan de extremo a extremo en secciones típicamente de 4 pies de largo, lo que permite tramos de 20 a 30 pies o más a través de espacios reducidos por encima del techo. Las brocas flexibles (extensiones de broca largas y flexibles) se utilizan para perforar cortafuegos, placas superiores y cavidades de paredes en lugares donde las brocas estándar no pueden alcanzar.

Escalera de mano y equipo de seguridad

La mayoría de las instalaciones de paneles de conexión de red implican trabajar en altura: sobre los paneles del techo, encima de bastidores de escaleras o alcanzando la parte superior de bastidores de equipos altos. Una escalera de mano de fibra de vidrio de 6 pies es una pieza estándar del equipo de instalación. En los centros de datos con pisos elevados o bastidores altos de estructura abierta, un taburete con plataforma estable es igualmente importante. Durante toda la instalación se debe usar equipo de protección personal, incluidas gafas de seguridad (para perforar y perforar conductores que pueden romperse y convertirse en proyectiles) y guantes resistentes a cortes (para manipular los bordes de los cables y los rieles del bastidor).

Lista completa de herramientas por fase de instalación

La siguiente tabla organiza las herramientas necesarias por fase de una instalación típica de un panel de conexión de red, desde el tendido del cable hasta la documentación final. Utilice esto como lista de verificación previa al trabajo para asegurarse de que no falte nada antes de comenzar el trabajo.

Herramientas específicas para instalaciones de paneles de conexión blindados y Cat6A

El cableado de par trenzado blindado (STP) y las instalaciones Cat6A tienen requisitos de herramientas específicos más allá del conjunto estándar. Ignorar estas diferencias conduce a fallas en la conexión a tierra, interrupciones en la continuidad del blindaje y fallas en las pruebas de certificación que son costosas de diagnosticar y reparar después del hecho.

Herramientas de preparación de cables blindados

El cable STP tiene un blindaje laminado o trenzado que envuelve los cuatro pares. Después de quitar la cubierta, este blindaje se debe doblar con cuidado sobre la cubierta del cable sin romperlo y luego unirlo a la carcasa del conector metálico del panel de conexión blindado durante la terminación. Para este paso se necesitan un par de alicates de punta fina y una herramienta de terminación de conector trapezoidal blindado (suministrada por el fabricante del panel). Intentar doblar y unir el blindaje con las manos desnudas produce un contacto inconsistente del blindaje, lo que anula el propósito del cableado blindado.

Herramientas y hardware de conexión a tierra

Se debe conectar un panel de conexión de red blindado al bus de conexión a tierra del bastidor, que a su vez se conecta al sistema de conexión y conexión a tierra de telecomunicaciones del edificio (como se define en TIA-607-C). Esto requiere un conductor de tierra (mínimo cobre de 6 AWG para la unión de bastidor a tierra en la mayoría de las instalaciones comerciales), una herramienta para engarzar terminales y las terminales de compresión adecuadas. Se utiliza un multímetro para verificar la continuidad de la ruta de tierra desde el panel hasta el electrodo de tierra principal. Si la ruta a tierra está abierta o excede 1 ohmio de resistencia, el sistema de blindaje no funcionará según lo diseñado.

Consideraciones específicas de Cat6A

El cable Cat6A tiene un diámetro significativamente mayor que el Cat6; normalmente 7 a 8 mm frente a 5 a 6 mm —y requiere accesorios de administración de cables más grandes (sillas de gancho en J más anchas, administradores de cables de mayor capacidad) y una herramienta de perforación configurada para alta fuerza para los conductores más rígidos de 23 AWG. El mayor diámetro también significa que un panel cableado Cat6A de 48 puertos tendrá un haz de cables mucho más grueso detrás que un panel Cat6 equivalente. El espacio para la gestión de cables posterior se debe planificar en consecuencia, con al menos 3 a 4 pulgadas de profundidad libre detrás del panel para la gestión de los paquetes.

Herramientas de seguridad y equipo de protección personal

La instalación de paneles de conexión es un trabajo comercial físico con riesgos reales de lesiones. Los siguientes EPP y herramientas de seguridad deben formar parte del kit de cada instalador.

• Gafas de seguridad: Necesario al perforar, perforar conductores y cortar cables. Los extremos de los cables y los fragmentos de camisas pueden convertirse en proyectiles de alta velocidad.
• Guantes resistentes a cortes (Nivel A4 o superior): Los rieles del bastidor y los bordes perforados tienen rebabas afiladas. Los guantes resistentes a cortes clasificados según ANSI/ISEA 105 Nivel A4 brindan una protección adecuada sin afectar significativamente la destreza para el manejo de cables.
• respirador N95: Requerido cuando se trabaja en cámaras de techo con aislamiento de fibra de vidrio, ignifugación en aerosol o acumulaciones de polvo y partículas.
• Rodilleras: La terminación de cables en paneles de conexión a nivel del piso en gabinetes de montaje en pared requiere arrodillarse constantemente. Las rodilleras de calidad profesional reducen la fatiga y previenen lesiones en pisos de concreto o baldosas.
• Linterna frontal o luz de trabajo: La parte trasera de un estante está oscura. Una linterna frontal deja ambas manos libres para trabajar con cables y elimina la necesidad de que un ayudante sostenga una linterna.
• Escalera de mano no conductora: Las escaleras de fibra de vidrio son obligatorias cuando se trabaja cerca de equipos eléctricos energizados. Las escaleras de aluminio presentan un riesgo de electrocución en las salas de servidores donde se instalan unidades de distribución de energía (PDU) y sistemas UPS.

Kit de inicio versus kit profesional: qué presupuestar

Para alguien que instala por primera vez un panel de conexiones de red para una pequeña casa o pequeña oficina, un kit de herramientas mínimo cubre lo esencial sin gastos innecesarios. Para un instalador profesional que implementa paneles de conexión regularmente en proyectos comerciales, un kit completo ofrece la calidad y velocidad que exige el trabajo profesional.

Para los contratistas profesionales que no pueden justificar la compra directa de un probador de certificación, alquilarlo directamente a Fluke Networks o a través de socios de alquiler autorizados suele costar $150–$300 por semana , lo que hace que la certificación sea económicamente accesible incluso para uso en un solo proyecto.
