¿Cómo se cablean los paneles de conexión?

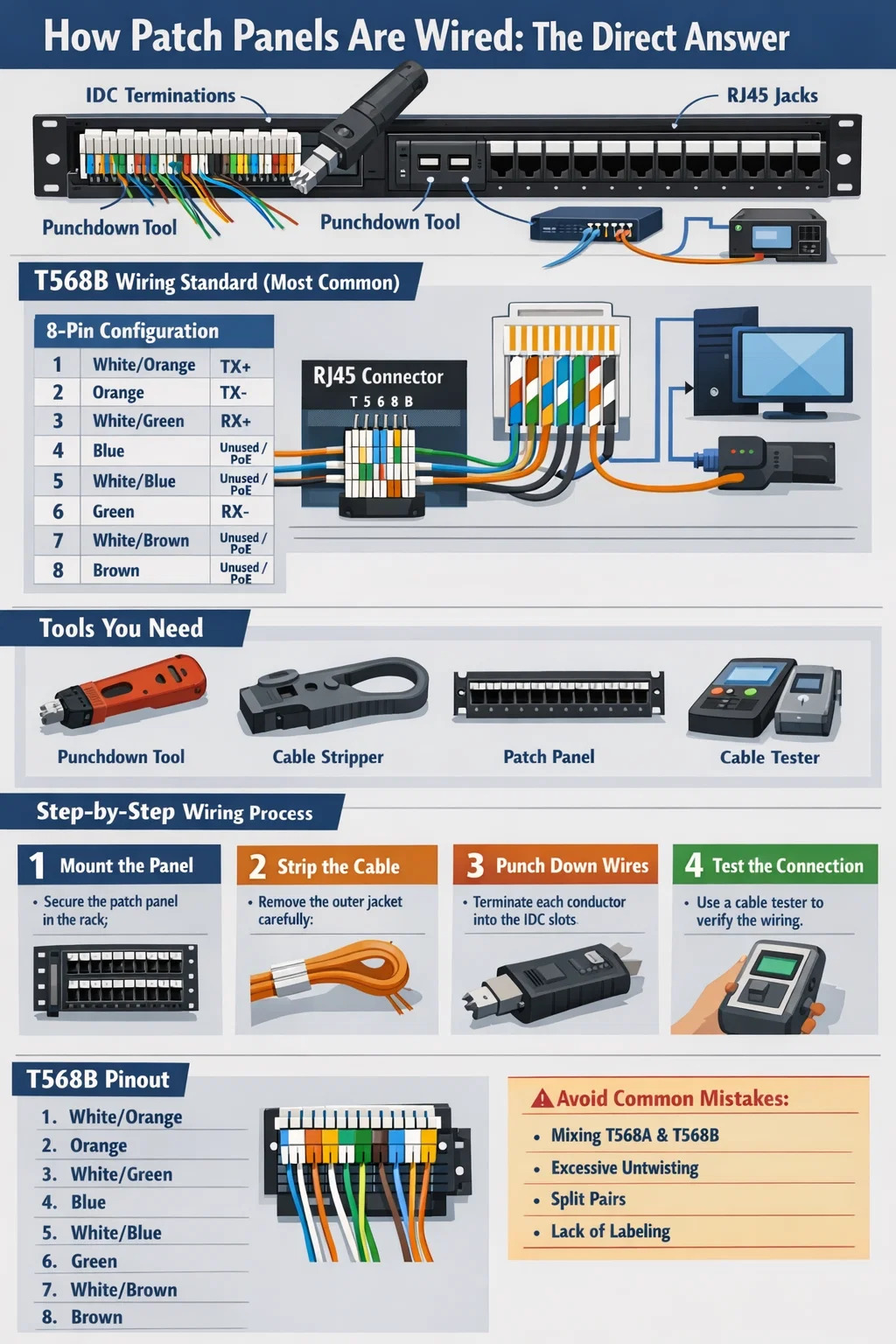

Cómo se cablean los paneles de conexión: la respuesta directa

un panel de conexión de red se cablea terminyo conductores de cobre individuales desde un cableado estructurado tendido en la parte posterior del panel usando una herramienta perforadora, siguiendo el estándar de cableado T568A o T568B. Cada uno de los ocho conductores de un cable cat5e, Cat6 o Cat6A está colocado en una ranura IDC (conector de desplazamiento de aislamiento) codificada por colores en la parte posterior del puerto del panel de conexiones. Una vez perforado, el frente del panel expone conectores trapezoidales RJ45, lo que permite que cables de conexión cortos conecten equipos a conmutadores, enrutadores u otros dispositivos de red.

El propósito principal de un panel de conexiones en un rack de red es actuar como un punto de terminación fijo y organizado para tendidos de cables horizontales, manteniendo su infraestructura limpia y facilitando los movimientos, adiciones y cambios sin alterar el cableado permanente detrás de las paredes. La mayoría de las instalaciones profesionales utilizan T568B como estándar de cableado predeterminado. , aunque la T568A es obligatoria para edificios gubernamentales según determinadas normas. Lo que más importa es la coherencia: nunca mezcle estándares en la misma tirada.

Comprensión de los estándares de cableado T568A y T568B

Antes de tocar un solo cable, es necesario comprender los dos estándares de cableado que se utilizan en prácticamente todo el cableado estructurado del mundo. Tanto el T568A como el T568B utilizan los ocho conductores de un cable Cat (cuatro pares), pero difieren en la disposición de los pares naranja y verde en los pines 1, 2, 3 y 6.

Distribución de pines T568B (más común en Norteamérica)

T568A intercambia los pares naranja y verde, colocando blanco/verde en el pin 1, verde en el pin 2, blanco/naranja en el pin 3 y naranja en el pin 6. La diferencia funcional entre los dos es cero para conexiones directas; solo importa para cables cruzados, donde un extremo usa T568A y el otro usa T568B. Para Gigabit Ethernet y 10GbE, los cuatro pares transportan datos simultáneamente , razón por la cual mantener la integridad de torsión de cada par durante todo el pinchado es fundamental para la integridad de la señal a altas velocidades.

Herramientas y materiales que necesita antes de comenzar

Apresurarse a la terminación de un panel de conexión sin las herramientas adecuadas produce conexiones poco confiables que pasan una prueba de enlace básica pero fallan bajo una carga de red real. Aquí encontrará todo lo que necesita en el banco antes de pasar un solo cable a través de la pared.

• Herramienta perforadora de 110 hojas — Una herramienta de impacto de calidad con ajuste de fuerza ajustable. Fuerza baja para el asentamiento inicial, fuerza alta para la terminación final. Fluke Networks y Paladin Tools son opciones confiables en el rango de $25 a $60. Evite las versiones baratas sin marca que rompen los contactos IDC.
• Pelacables — Un pelador de hoja redonda exclusivo para cables de red, no un cortador de caja de herramientas múltiples. Desea quitar la cubierta exterior sin dañar el aislamiento del conductor. Una mella en el aislamiento del conductor provoca anomalías de impedancia que se manifiestan como fallas de pérdida de retorno en un certificador de cables.
• Panel de conexión de red — Los paneles 1U de 24 o 48 puertos son estándar en la mayoría de las instalaciones. Los paneles Cat5e manejan hasta 1 Gbps. Los paneles Cat6 tienen una clasificación de 1 Gbps a 250MHz y pueden admitir 10 GbE a distancias más cortas. Los paneles Cat6A ejecutan 10 GbE en recorridos completos de 100 metros a 500MHz.
• Barra de gestión de cables o anillo en D — Fíjelo a la unidad de bastidor directamente encima o debajo del panel. Sin alivio de tensión ni gestión de cables, los puertos del panel de conexión experimentan tensión mecánica que degrada el contacto IDC con el tiempo.
• Probador o certificador de cables — Un probador de continuidad básico como un Klein Tools VDV526-100 (~$30) confirma la corrección del mapa de cables. Para instalaciones profesionales que necesitan la certificación TIA-568, un Fluke DSX CableAnalyzer es el estándar de la industria, pero cuesta varios miles de dólares; la mayoría de los contratistas los alquilan para uso específico del proyecto.
• Marcador permanente y rotulador. — Etiquete cada puerto antes de terminar. Volver a etiquetar a posteriori es un trabajo miserable y conduce a errores de documentación.
• Bridas de velcro para cables — Nunca utilice bridas en el cable de red. Las bridas demasiado apretadas deforman la geometría del cable y alteran la geometría del par, lo que degrada el rendimiento de alta frecuencia. Las correas de velcro permiten el ajuste y no tensan el cable.

Paso a paso: cómo conectar un panel de conexión de red

El siguiente proceso se aplica a un panel de conexión perforado estilo 110 estándar, el tipo utilizado en casi todas las instalaciones comerciales Cat5e, Cat6 y Cat6A. Los paneles modulares estilo Keystone siguen la misma lógica de terminación de conductores, pero utilizan conectores Keystone individuales extraíbles en lugar de un marco trasero fijo.

Paso 1: monte el panel y planifique su diseño

Monte el panel de conexiones en el bastidor antes de pasarle cualquier cable. Utilice tuercas enjauladas y tornillos adecuados para su tipo de bastidor; la mayoría de los bastidores estándar de 19 pulgadas utilizan roscas de 10-32 o 12-24. Apretar los dedos no es suficiente; un panel suelto vibra y tensiona las terminaciones con el tiempo. Decida ahora su esquema de numeración de puertos. Un enfoque común es numerar los puertos del 1 al 24 de izquierda a derecha en un solo panel, con la sala física o la ubicación de la estación documentada en una hoja de cálculo o software de administración de cables desde el primer día.

Paso 2: Enrute los cables y deje un circuito de servicio adecuado

Pase los cables horizontales a través del conducto o bandeja de cables hacia el bastidor. Deje un bucle de servicio de al menos 12 a 18 pulgadas de holgura en el extremo del panel de conexión. Esta holgura tiene dos propósitos: le permite volver a terminar el cable si falla un puerto sin que el recorrido sea demasiado corto y reduce la tensión mecánica en la conexión perforada. Nunca tire de un cable tan apretado que no tenga holgura en el punto de terminación. — Este es un error común en las instalaciones de bricolaje que provoca fallas en los contactos meses después a medida que el edificio realiza ciclos térmicos.

Paso 3: quita la chaqueta exterior

Utilice el pelacables para quitar aproximadamente de 1,5 a 2 pulgadas de la cubierta exterior del extremo de cada cable. Marque la chaqueta con el pelador, gire la herramienta alrededor del cable una vez y luego deslice la chaqueta para quitarla. Inspeccione los ocho conductores en busca de mellas en el aislamiento individual. Una capa de aislamiento comprometida en un conductor provocará una diafonía entre pares que se volverá detectable a velocidades Gigabit. Si ve una muesca, corte el extremo y pele nuevamente; no termine un conductor dañado.

Paso 4: desenrosque y asiente los conductores

Desenrosque cada par solo lo suficiente para llegar a la ranura IDC designada en el panel de conexiones. Los estándares TIA-568 especifican un desenrosque máximo de 0,5 pulgadas (13 mm) para Cat5e and 0,375 pulgadas (9,5 mm) para Cat6 . Exceder estos límites degrada el rendimiento NEXT (Near-End Crosstalk) del cable. Coloque cada conductor en su ranura codificada por colores en la parte posterior del puerto del panel de conexiones. El código de color de la ranura en el panel coincidirá con T568A o T568B; muchos paneles muestran ambos códigos de color uno al lado del otro, etiquetados A y B. Elija el lado correcto para el estándar elegido y coloque cada conductor en consecuencia. No es necesario empujar el conductor completamente hacia abajo en esta etapa; la herramienta de perforación lo hace.

Paso 5: perforar cada conductor

Coloque la hoja 110 de la herramienta de perforación sobre el conductor en su ranura. La hoja tiene dos lados: uno corta el exceso de conductor y el otro no. El lado de corte debe mirar hacia afuera (lejos del cuerpo del panel) para que el exceso de cola de cable se recorte a medida que se asienta el conductor. Golpee la herramienta firme y directamente. Una herramienta de perforación de impacto de calidad hará un clic audible cuando se dispare. No utilice un destornillador ni una herramienta sin impacto para presionar los conductores en las ranuras IDC. — la hoja IDC debe perforar el aislamiento del conductor con un único movimiento controlado para crear una conexión hermética a los gases y resistente a la corrosión. Un conductor presionado lentamente da como resultado una conexión de alta resistencia que falla intermitentemente.

Repita para los ocho conductores en cada puerto. Cuando termine, cada extremo del conductor debe recortarse limpiamente al ras con el bloque IDC y no debe verse cobre desnudo fuera de la ranura.

Paso 6: aplique alivio de tensión y gestión de cables

La mayoría de los paneles de conexión incluyen una barra de alivio de tensión de plástico o puntos de anclaje para bridas en la parte posterior. Pase cada cable terminado a través del soporte de alivio de tensión y asegúrelo con una brida de velcro. El cable debe estar lo suficientemente seguro como para que un tirón firme del cable no transmita fuerza mecánica a la terminación perforadora. Coloque los cables cuidadosamente a lo largo de la parte posterior del bastidor y diríjalos hacia el canal de gestión de cables. La mala preparación de los cables es la causa principal de las llamadas de reterminación: los cables que se dejan sueltos eventualmente quedan enganchados, tirados o enredados por alguien que trabaja en el rack.

Paso 7: Pruebe cada puerto

Conecte una unidad emisora del probador de cables al puerto RJ45 frontal y el receptor remoto al extremo más alejado del mismo tendido de cables (en la placa de pared o en el tomacorriente). Ejecute una prueba de mapa de cables. El probador confirmará que los ocho conductores estén conectados a los pines correctos, sin aperturas, cortocircuitos, pares invertidos, pares divididos o pares transpuestos. Un par dividido, donde dos conductores de pares diferentes están conectados a las mismas posiciones de ranura RJ45, pasa una prueba de continuidad básica pero falla a altas velocidades porque la señal del par diferencial está interrumpida. Una prueba de mapa de cables adecuada detecta pares divididos.

Tipos de paneles de conexión y cuándo utilizar cada uno

No todos los paneles de conexión de red están cableados de la misma manera porque no todos los paneles utilizan la misma arquitectura de terminación. Comprender las diferencias le ayudará a elegir el panel adecuado para la instalación y evitar problemas de compatibilidad.

Paneles perforados fijos estilo 110

Este es el tipo tradicional y más común. La parte posterior del panel es un bloque de plástico fijo con ranuras IDC para cada uno de los ocho conductores por puerto, dispuestos en filas codificadas por colores. La terminación es permanente: si falla el contacto IDC de un solo puerto, no puede reemplazar solo ese puerto sin reemplazar todo el panel. Estos paneles son económicos, un panel Cat6 de 24 puertos normalmente cuesta entre 20 y 50 dólares, y son extremadamente confiables cuando se terminan correctamente. Son la elección correcta para la mayoría de las instalaciones de cableado estructurado permanente.

Paneles de conexión modulares Keystone

Los paneles Keystone son marcos de placa frontal en blanco que aceptan conectores Keystone terminados individualmente, el mismo tipo que se usa en los tomacorrientes de pared. Cada puerto es un módulo complementario independiente. La principal ventaja es que los puertos individuales se pueden reemplazar sin volver a terminar los puertos adyacentes. También permiten paneles de medios mixtos: puede llenar algunas ranuras con conectores trapezoidales Cat6A, otras con acopladores LC de fibra y otras con inserciones en blanco, todo en la misma cara del panel. La compensación es un mayor costo por puerto y una variación ligeramente mayor en la calidad del conector en un panel si se utilizan diferentes fabricantes de conectores.

unngled and Flat Patch Panels

Los paneles de conexión estándar presentan sus puertos RJ45 en una fila horizontal plana mirando hacia adelante. Los paneles de conexión en ángulo, a veces llamados paneles con bisagras o abatibles, inclinan el puerto frontal hacia abajo, generalmente a 15 o 45 grados. Esto facilita la conexión y el enrutamiento de cables de conexión en entornos de rack densos donde la gestión de cables es estricta. En un panel plano 1U de 48 puertos completamente equipado, llegar a los puertos de la fila posterior con un cable de conexión requiere encaminar el cable de una manera que tensione el conector RJ45. Un panel en ángulo reduce la tensión del radio de curvatura. Las instalaciones de alta densidad con 48 o más puertos por unidad de rack se benefician significativamente de los paneles en ángulo.

Paneles de conexión de fibra óptica

Los paneles de conexión de fibra son fundamentalmente diferentes de los paneles de cobre. No utilizan terminaciones punchdown en absoluto. En su lugar, albergan conectores de fibra óptica (LC, SC, ST o MPO), ya sea como pigtails preterminados que se empalman por fusión a los hilos de fibra entrantes dentro del panel, o como casetes preterminados que encajan en un chasis. El cuerpo del panel proporciona una carcasa protectora para los extremos de las fibras y un soporte para los adaptadores de acoplamiento que permiten conectar los cables de conexión. Es obligatorio limpiar los conectores de fibra con herramientas adecuadas que cumplan con IEC 61300-3-35 antes de cada conexión: los extremos de fibra contaminados causan una pérdida de inserción que excede el presupuesto de pérdida total de un enlace.

Paneles de conexión Cat5e, Cat6 y Cat6A: diferencias de rendimiento

La categoría de cable que instale determina la categoría del panel de conexión que necesita. La combinación de categorías (por ejemplo, instalar un cable Cat6 pero terminar en un panel de conexión Cat5e) limita todo el canal al rendimiento Cat5e. Cada componente del canal debe cumplir o superar la categoría objetivo.

Los paneles de conexión Cat6A son físicamente más grandes que los paneles Cat5e o Cat6 porque los cables Cat6A son significativamente más gruesos (normalmente de 7 a 8 mm de diámetro exterior frente a 5 a 6 mm para Cat6). Un panel Cat6A de 24 puertos suele ocupar el equivalente a 1,5U de espacio real en rack debido a los requisitos adicionales de gestión de cables en la parte posterior. Planifique el diseño de su bastidor en consecuencia.

Cómo se conectan los paneles de conexión a conmutadores y dispositivos finales

un patch panel itself does not perform any switching or routing. It is purely a passive termination and cross-connect point. Understanding how it sits in the network path clarifies why proper wiring matters so much.

El canal completo desde un conmutador de red hasta una estación de trabajo o cámara IP se ejecuta de la siguiente manera:

1. Puerto del conmutador de red → cable de conexión corto (normalmente de 1 a 3 pies) → puerto RJ45 frontal del panel de conexión
2. Terminación IDC del panel de conexión → paso de cable horizontal a través de paredes/techo/conducto
3. Tendido de cable horizontal → tomacorriente de pared Conector RJ45 (o caja de montaje en superficie)
4. Toma de pared → cable de conexión corto → dispositivo final (PC, teléfono, AP, cámara)

TIA-568 define el enlace permanente máximo (desde el IDC del panel de conexión al IDC del tomacorriente de pared) como 90 metros , con los 10 metros restantes distribuidos entre todos los cables de conexión del canal para alcanzar el máximo total del canal de 100 metros. Exceder los 90 metros en el tramo horizontal es una violación de los estándares que causará fallas aleatorias a velocidades Gigabit incluso si el cable se prueba limpio en frecuencias más bajas.

Los cables de conexión que conectan el interruptor al panel y el tomacorriente de pared al dispositivo también deben coincidir con la categoría del canal. El uso de un cable de conexión Cat5e en un canal Cat6A crea un cuello de botella en ese punto específico del canal. unlways use category-rated patch cables that match your installed horizontal cabling.

Errores comunes de cableado y cómo evitarlos

La experiencia de campo muestra que los mismos errores aparecen repetidamente en instalaciones de paneles de conexión, desde pequeñas configuraciones domésticas hasta grandes empresas. Saber qué observar ahorra horas de resolución de problemas.

Mezclar T568A y T568B en la misma ejecución

Si conecta el extremo del panel de conexión a T568B y el extremo del tomacorriente de pared a T568A, habrá creado un cable cruzado involuntario. Los conmutadores modernos con Auto-MDIX a menudo pueden compensar, pero esto no está garantizado para todos los dispositivos y crea confusión durante el mantenimiento futuro. Cada tendido de cable debe utilizar el mismo estándar en ambos extremos.

Exceso de torsión de pares

Este es el error más común que degrada el rendimiento. Separar los pares más de la distancia permitida para que sea más fácil colocarlos en las ranuras IDC arruina el rechazo de la diafonía que proporciona la geometría del par trenzado. A 100 MHz esto suele pasar desapercibido. A 500MHz (Cat6A) provoca fallos. Mantenga el giro dentro de 13 mm del IDC para Cat5e y 9,5 mm para Cat6 y superiores.

Dividir pares

un split pair occurs when, for example, the white/green conductor is placed in the pin 1 slot but the green conductor is placed in the pin 4 slot instead of pin 3. The conductors are from different pairs. A basic continuity tester shows this as correct — all eight pins appear connected. But a proper wire map tester detects the split pair because it measures electrical pair balance. Los pares divididos provocan graves interferencias que destruyen por completo el rendimiento de Gigabit aunque una luz de enlace simple aparezca en verde.

Pobre alivio de tensión

Cualquiera que trabaje en el rack pisará, tirará y enredará los cables que queden sueltos detrás de un panel de conexiones. Un solo tirón brusco de un cable que no está aliviado de tensión puede desarmar una terminación perforada lo suficiente como para crear una conexión intermitente, una de las fallas más difíciles de rastrear porque aparece y desaparece con la vibración y los cambios de temperatura.

Sin documentación

unn unlabeled patch panel is a ticking time bomb for future network administrators. Without a port-to-location map, every move or troubleshooting session requires tracing cables physically. Etiquete cada puerto del panel de conexiones y cada cable en ambos extremos antes de cerrar el bastidor. Utilice convenciones de nomenclatura coherentes (piso, número de habitación, número de establecimiento) y haga una copia de seguridad de la documentación en un sistema de gestión de red o incluso en una hoja de cálculo compartida.

Cableado del panel de conexiones en escenarios del mundo real

Los principios anteriores se aplican universalmente, pero el enfoque específico varía según el tamaño y el tipo de instalación.

Configuración de oficina pequeña o de oficina en casa

un typical SOHO setup might involve a 12-port or 24-port Cat6 patch panel in a small wall-mount rack, with cable runs to 6–12 wall outlets throughout the space. Total cable run lengths are typically well under 30 meters, so Cat6 is more than adequate. A single 8-port or 16-port switch is patch-cabled from the front of the panel. The entire project — including drilling, running cable through walls, terminating, and testing — takes one experienced person about 4–8 hours for a 10-port installation. Materials cost for this scale runs roughly $80–$200 USD depending on cable and hardware quality.

Distribución de piso empresarial

En un edificio comercial, una sala de telecomunicaciones (TR) en cada piso generalmente alberga un bastidor de 2 o 4 postes con 2 a 4 paneles de conexión con un total de 96 a 192 puertos, que alimentan todos los tramos de cables horizontales hasta el piso. Estos paneles se conectan mediante cables de conexión a uno o más conmutadores de capa de acceso. Los conmutadores se conectan a través de fibra o cobre de 10 GbE a un conmutador de capa de distribución en la sala de datos principal. Un proyecto de cableado estructurado de esta escala para un solo piso de 10,000 pies cuadrados podría implicar entre 150 y 200 tendidos de cable, todos los cuales deben probarse y documentarse según los estándares de rendimiento del canal TIA-568 antes de su aceptación. El costo típico de un proyecto a esta escala oscila entre $15 000 y $40 000 USD, dependiendo de la categoría del cable, las tarifas de mano de obra local y los requisitos de los conductos.

Parcheo en la parte superior del rack del centro de datos

En un centro de datos, los paneles de conexión suelen ser reemplazados por casetes de cableado estructurado y cables troncales. Los troncales de fibra MPO preterminados conectan filas de bastidores a través de bandejas de cables superiores y terminan en módulos de casete de fibra que presentan puertos LC en la parte frontal de un chasis de panel de 1U. Este enfoque permite implementar un troncal completo de 12 o 24 fibras con un solo tirón y un solo casete de inserción, lo que reduce drásticamente el tiempo de instalación en entornos de alta densidad. Los conjuntos de fibra preterminados se prueban y certifican en fábrica. , eliminando el riesgo de errores de terminación de campo en entornos donde el tiempo de inactividad cuesta miles de dólares por minuto.

Mantenimiento y solución de problemas de un panel de conexión cableado

Una vez que un panel de conexión está cableado y certificado, el mantenimiento continuo es mínimo, pero no nulo. Las conexiones físicas se degradan con el tiempo debido a la oxidación, la vibración y el estrés mecánico debido a las repetidas inserciones y retiradas de cables de conexión.

• Reemplace los cables de conexión, no las terminaciones del panel, cuando falla un puerto. En la gran mayoría de los casos, un puerto inactivo es un cable de conexión dañado o un puerto de conmutador dañado, no una terminación de conexión fallida. Cambie el cable de conexión primero. Si el problema sigue al cable, reemplace el cable. Si el problema sigue al puerto, pruebe con un puerto de conmutador diferente antes de condenar la terminación del panel de conexiones.
• Mantenga el polvo fuera de los puertos no utilizados. La acumulación de polvo dentro de los conectores RJ45, especialmente en entornos con mala filtración de aire, aumenta la resistencia del contacto con el paso de los años. Las inserciones de puertos en blanco son económicas y lo evitan por completo. Un paquete de 100 inserciones de puertos en blanco cuesta aproximadamente entre 8 y 12 dólares y debe instalarse en cada puerto no utilizado desde el primer día.
• Vuelva a realizar la prueba después de cualquier trabajo físico cerca del bastidor. unny time someone works in or around the rack — adding equipment, re-routing cables, cleaning — run a spot-check wire map test on any cables that were handled. Physical contact with a cable that has a marginal termination can turn a borderline connection into an open fault.
• Mantenga la documentación actualizada. Cada cambio de puerto, reubicación de dispositivo o nuevo tendido de cable debe reflejarse en la documentación del puerto. La documentación obsoleta es peor que ninguna documentación porque genera una confianza falsa. Haga que las actualizaciones de la documentación sean un paso obligatorio antes de cerrar cualquier ticket de cambio de red.

un properly wired and documented network patch panel is the foundation of a manageable, reliable network infrastructure. The discipline applied during initial installation — correct wiring standard, proper untwist limits, firm punchdowns, thorough testing, and complete labeling — pays forward every time a network change is needed or a fault must be traced. Cutting corners during termination creates debt that the network team will be paying off for the life of the installation.
