¿Cuál es otro nombre para un panel de conexiones? Guía completa

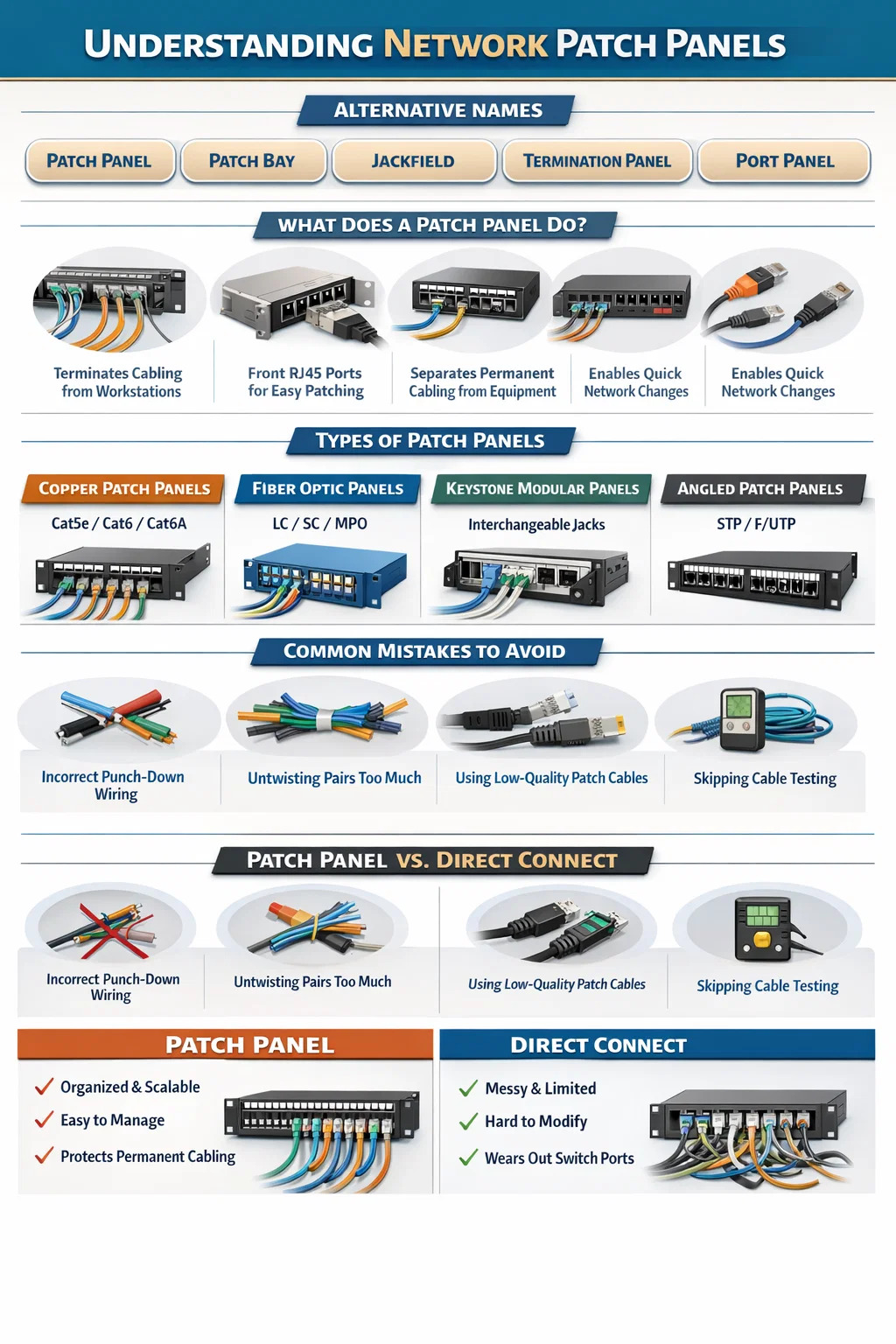

La respuesta directa: otros nombres para un panel de conexiones

Un panel de conexión recibe varios nombres según la industria, el instalador y la época de la instalación. Los nombres alternativos más utilizados incluyen bahía de parche , jackfield , y panel de terminación . En entornos de audio y transmisión, "patch bay" es el término dominante. En cableado estructurado y entornos de TI, el "panel de conexiones" es estándar, pero también encontrará "panel de puertos", "bloque de terminación" y ocasionalmente "marco de distribución", según la aplicación.

El término "jackfield" se origina en las primeras instalaciones telefónicas y de telecomunicaciones y sigue siendo común en el Reino Unido y en las instalaciones de transmisión heredadas. El "panel de terminación" se utiliza en contextos industriales y de centros de datos donde el énfasis está en la terminación física de los tramos de cable en lugar de en la conexión de señales. Independientemente del nombre utilizado, todos estos términos describen el mismo dispositivo fundamental: un conjunto de hardware montado que consolida las conexiones de cables en una ubicación centralizada.

Comprender estos nombres alternativos es un conocimiento práctico. unl adquirir equipos de diferentes proveedores, leer documentación de instalación anterior o comunicarse con contratistas de diferentes disciplinas, es probable que encuentre todos estos términos indistintamente.

¡Qué Panel de conexión de red realmente lo hace

un panel de conexion de red Sirve como punto de terminación central para tendidos de cables horizontales en un sistema de cableado estructurado. En términos prácticos, cada cable que va desde un tomacorriente de pared, una estación de trabajo o un punto de acceso termina en la parte posterior del panel de conexiones mediante conexiones perforadas. El frente del panel expone puertos RJ45 que se pueden conectar a conmutadores, enrutadores u otros puertos mediante cables de conexión cortos.

Este diseño separa la infraestructura de cableado permanente del equipo activo. En lugar de pasar cables directamente a un interruptor, lo que crea un cableado inflexible y difícil de administrar, el panel de conexión actúa como una capa intermedia. Puede mover, agregar o cambiar conexiones de red simplemente intercambiando un cable de conexión corto en el panel en lugar de redirigir el cableado estructural a través de paredes y techos.

Un panel de conexiones de color rojo estándar de 1U (1,75 pulgadas de altura) y 24 puertos puede consolidar hasta 24 tendidos de cables individuales en una sola unidad de rack. Los modelos de alta densidad ofrecen 48 puertos por 1U y los diseños modulares permiten configuraciones de puertos personalizados. En implementaciones de grandes empresas, un único bastidor puede contener varios paneles de conexión que gestionan cientos de conexiones.

Funciones principales de un vistazo

• Termina tendidos de cables horizontales desde placas de pared y cajas de piso
• Proporciona una interfaz de puerto frontal flexible para conexiones de cables de conexión
• Organiza y etiqueta conexiones de red para una fácil identificación
• Protege el cableado permanente del desgaste causado por ciclos frecuentes de conexión y desconexión.
• Permite cambios rápidos de red sin redireccionamiento físico de cables
• Soporta documentación y gestión de capa física en sistemas de estructurado cableado.

Desglose terminológico: cada nombre y de dónde viene

La variación de nombres en torno a los paneles de conexión no es arbitraria. Cada término tiene un origen distinto vinculado a una industria o época específica. Saber de dónde viene cada nombre le ayuda a comprender el contexto en el que probablemente lo encontrará.

Patch Bay frente a Patch Panel: ¿son lo mismo?

Funcionalmente, sí: un patch bay y un patch panel desempeñan la misma función. La diferencia clave radica en el tipo de conector y la señal que se enruta. ONU panel de conexion de red Utiliza puertos RJ45 y maneja señales de datos Ethernet. Una bahía de conexión de audio normalmente utiliza conectores TRS (Tip-Ring-Sleeve), TT (Tiny Telephone) o XLR para enrutar señales de audio analógicas o digitales entre equipos de estudio. El concepto subyacente (una matriz de conexión centralizada que permite un enrutamiento flexible de la señal sin alterar el cableado permanente) es idéntico.

En proyectos de integración audiovisual y de transmisión, ambos tipos pueden existir en el mismo rack y manejar diferentes tipos de señales. El personal de TI normalmente administra los paneles de conexión de red, mientras que los ingenieros de audio administran las bahías de conexión, incluso dentro de la misma instalación física.

Marco de distribución: una mirada más cercana

En entornos de nivel de operador y de grandes empresas, el término "marco de distribución" se refiere a un tipo específico de infraestructura de panel de conexiones. ONU Marco de distribución principal (MDF) Es el punto central por donde las líneas externas ingresan a un edificio y se conectan al cableado interno. ONU Marco de distribución intermedia (IDF) es un punto de distribución secundario que extiende el cableado desde el MDF a un piso o zona específica. Ambas son formas esencialmente estructuradas del concepto de panel de conexión, adaptadas a infraestructuras más grandes. En centros de datos con decenas de millas de puertos, los marcos de distribución pueden abarcar filas enteras de racks.

Tipos de paneles de conexión de red que necesita conocer

No todos los paneles de conexión de red son iguales. Diferentes escenarios de implementación requieren diferentes diseños de paneles, y seleccionar el tipo incorrecto puede generar limitaciones de rendimiento, problemas de administración de cables o costos innecesarios. Las categorías principales se desglosan de la siguiente manera.

Paneles de conexión Cat5e, Cat6, Cat6A y Cat8

Los paneles de conexión de cobre están clasificados para coincidir con la categoría de cable en la que terminan. El uso de un panel Cat5e en una instalación Cat6A es un error común que introduce un cuello de botella en el rendimiento en el punto de terminación. Cada categoría admite un ancho de banda específica:

• Cat5e: Hasta 1 Gbps a 100 MHz: adecuado para redes de oficina estándar sin demanda de gran ancho de banda
• Cat6: Hasta 1 Gbps a 250 MHz, con 10 Gbps posibles en distancias inferiores a 55 metros
• Cat6A: Hasta 10 Gbps a 500 MHz en toda la longitud del canal de 100 metros: la recomendación actual para nuevas instalaciones de cableado estructurado
• Cat8: Hasta 25/40 Gbps a 2000 MHz en distancias de hasta 30 metros: se utiliza en aplicaciones de bastidor superior de centros de datos

El panel de conexión debe tener al menos la misma categoría que el cableado horizontal. La combinación de categorías degrada todo el canal al componente con la calificación más baja.

Paneles de conexión de fibra

Los paneles de conexión de fibra, a veces llamados cajas de terminación de fibra o paneles de distribución de fibra, albergan adaptadores de fibra óptica (LC, SC, ST o MPO) y protegen las delicadas conexiones de fibra dentro de un gabinete montado en bastidor. Se utilizan en cableado troncal entre pisos, en interconexiones de centros de datos y dondequiera que se requiera transmisión de larga distancia o de gran ancho de banda. Un único panel de conexión de fibra de 1U puede admitir hasta 96 conexiones LC dúplex, lo que las convierte en una densidad extremadamente alta en comparación con sus equivalentes de cobre.

Paneles de conexión Keystone (paneles modulares)

Los paneles de conexión modulares o trapezoidales utilizan conectores trapezoidales intercambiables en lugar de puertos fijos. Esto permite que un solo panel admita diferentes tipos de conectores (RJ45, RJ11, coaxial, fibra, HDMI) en cualquier combinación. Son comunes en entornos donde los requisitos de los puertos cambian con frecuencia o donde se necesitan instalaciones de medios mixtos. La compensación es un costo por puerto ligeramente mayor y la necesidad de obtener conectores Keystone compatibles por separado.

Paneles de conexión en ángulo frente a planos

Los paneles de conexión estándar presentan puertos en una configuración plana y horizontal. Los paneles de conexión en ángulo inclinan la cara del puerto (normalmente a 45 grados) para que los cables de conexión se encaminen naturalmente hacia abajo hacia los anillos de gestión de cables sin dobleces pronunciados. En instalaciones de alta densidad donde la gestión de cables es fundamental, los paneles en ángulo reducen la tensión en los cables de conexión y mejoran el flujo de aire. Los estudios sobre la gestión de cables de centros de datos muestran consistentemente que un radio de curvatura deficiente en los paneles de conexión es una de las principales causas de degradación de la señal en los sistemas de cableado estructurado.

Paneles de conexión blindados versus no blindados

Se requieren paneles de conexión blindados (STP o F/UTP) al instalar cableado blindado en entornos con interferencias electromagnéticas significativas: plantas de fabricación, hospitales con equipos de imágenes o áreas adyacentes a maquinaria eléctrica grande. El blindaje debe ser continuo desde el cable hasta el panel para cambiar para que proporcione algún beneficio. El uso de un cable blindado con un panel de conexión no blindado elimina por completo la ventaja del blindaje.

Cómo encaja un panel de conexión de red en un sistema de cableado estructurado

Un panel de conexión de red no funciona de forma aislada. Es un componente dentro de una arquitectura de cableado estructurado completa definida por estándares como ANSI/TIA-568 e ISO/IEC 11801. Comprender dónde encaja el panel de conexión dentro de este sistema aclarado por qué es necesario y cómo contribuye al rendimiento y la capacidad de gestión general de la red.

El Enlace Permanente y el Canal

TIA-568 define dos medidas clave para el rendimiento del cableado de cobre: la enlace permanente y el canal . El enlace permanente va desde la conexión perforada en la parte posterior del panel de conexión hasta el conector en el tomacorriente de pared, un máximo de 90 metros. El canal agrega los cables de conexión en cada extremo: panel de conexión al interruptor y tomacorriente al dispositivo. El máximo del canal completo es de 100 metros. Por eso es importante la longitud de los cables de conexión: un cable de conexión de 5 metros en el panel y un cable de 5 metros en la estación de trabajo dejan sólo 90 metros para el cableado horizontal, que es exactamente el límite del enlace permanente. Si se exceden estas longitudes, el canal no cumplirá con las especificaciones de rendimiento independientemente de la calidad del cable.

El diseño de la sala de telecomunicaciones.

En una sala de telecomunicaciones o un armario IDF correctamente diseñado, la disposición del rack sigue un patrón consistente. Los paneles de conexión de red ocupan el espacio del bastidor superior y reciben los tramos de cable horizontales entrantes. Los paneles de gestión de cables (organizadores horizontales de 1U) se colocan entre los paneles de conexión y los conmutadores a los que se conectan. Los cables de conexión cortos, generalmente de 1 a 3 pies, van desde el panel de conexión hasta el administrador de cables y luego hasta el puerto del conmutador. Esta disposición mantiene organizado el cableado frontal del bastidor, permite rastrear y mover cables individuales sin interrumpir las conexiones adyacentes y garantiza una radio de curvatura constante en todo momento.

Etiquetado y Documentación

El panel de conexiones es también el punto de documentación principal de un sistema de cableado estructurado. Cada puerto debe estar etiquetado con un identificador único que corresponde al tomacorriente de pared al que sirve. TIA-606-B define un esquema de etiquetado para infraestructura de cableado estructurado. Un formato común utiliza un código de ubicación seguido de un número de puerto secuencial; por ejemplo, "1A-01" podría indicar el primer puerto en el panel A en la sala de telecomunicaciones 1, que se conecta al tomacorriente 1A-01 en el piso. El etiquetado adecuado en el panel de conexiones es uno de los factores más importantes para reducir el tiempo de resolución de problemas durante fallas de red. Sin él, rastrear un tendido de cable individual puede llevar horas en lugar de minutos.

Errores comunes en la instalación del panel de conexiones y cómo evitarlos

Incluso los instaladores de redes experimentados cometen errores recurrentes en el panel de conexiones. Los siguientes errores representan una gran proporción de fallas de cableado y problemas de rendimiento en instalaciones terminadas.

Cableado de perforacion incorrecto

Los paneles de conexión admiten dos estándares de cableado: T568A y T568B. El estándar utilizado en el panel de conexión debe coincidir con el estándar utilizado en el tomacorriente de pared para que el canal funcione correctamente. En los Estados Unidos, T568B es abrumadoramente estándar, pero la combinación de estándares dentro de la misma instalación crea pares cruzados que resultan en falta de conectividad o rendimiento intermitente. Siempre verifique y documente qué estándar está en uso antes de comenzar las terminaciones.

Desenroscar pares demasiado lejos

Los pares trenzados dentro de un cable Ethernet mantienen su torsión hasta el punto de terminación. TIA-568 especifica un máximo desenroscado de 13 mm (aproximadamente 0,5 pulgadas) para terminaciones Cat6 y Cat6A. Desenroscar más que esto aumenta la diafonía entre pares y degrada el rendimiento del canal. Esto es especialmente significativo en frecuencias más altas: un canal Cat6A probado a 500 MHz es mucho más sensible a la calidad de la terminación que un canal Cat5e probado a 100 MHz.

Sobrellenado de puertos de perforación

Instalar demasiados cables en un solo paquete en la parte posterior del panel de conexión crea una presión excesiva sobre los cables y distorsiona la geometría del par dentro de la cubierta. Los paquetes de cables en el panel de conexión no deben exceder los 24 cables por paquete, y los cables deben tenderse con suficiente holgura para permitir una curva natural en la ranura de perforación en lugar de una curva pronunciada.

Saltarse la prueba de cables después de la instalación.

Cada puerto de un panel de conexión de red completo debe probarse con un analizador de cables calificado. Los probadores de campo de nivel III de fabricantes como Fluke Networks, IDEAL Industries o Platinum Tools verifican que el canal cumple con los requisitos de rendimiento para su categoría nominal. Realizar pruebas según los estándares TIA-568 o ISO/IEC 11801 y documentar los resultados crea un registro de referencia que es invaluable al solucionar problemas meses o años después. Los informes de pruebas de certificación también satisfacen los requisitos de garantía de los fabricantes de cableado estructurado, muchos de los cuales ofrecen garantías extendidas de 15 a 25 años en instalaciones certificadas.

Uso de cables de conexión de baja calidad

El cable de conexión que conecta el puerto del panel de conexiones al puerto del conmutador es parte del canal. Los cables de conexión de baja calidad con mala calidad de conductor, relaciones de torsión incorrectas o geometría de enchufe no estándar pueden introducir pérdidas de inserción, pérdidas de retorno y diafonía que degradan un enlace horizontal correctamente instalado. Para canales Cat6A y Cat8, los cables de conexión deben tener la misma categoría que el enlace permanente. El uso de cables de conexión Cat5e en una instalación Cat6A es un error frecuente y costoso.

Panel de conexiones versus conexión directa: ¿cuándo es necesario un panel de conexiones?

Una pregunta recurrente en las configuraciones de redes domésticas y de pequeñas oficinas es si realmente es necesario un panel de conexión de red o si los cables pueden simplemente pasar directamente a un conmutador. La respuesta depende de la escala y permanencia de la instalación.

Para una red doméstica con cuatro o cinco tendidos de cable, la conexión directa a un conmutador es técnicamente aceptable. El cableado permanente experimentará desgaste con el tiempo debido a los ciclos de conexión y desconexión, y los cambios requerirán un redireccionamiento físico del cable, pero en un entorno de pocos cambios esto es una compensación manejable.

Para cualquier instalación con más de ocho tendidos de cable, cualquier entorno comercial o cualquier ubicación donde se esperen cambios en el futuro, un panel de conexión de red es la elección correcta. Las razones son sencillas:

• Desgaste del puerto del interruptor: Los puertos RJ45 de los conmutadores de red tienen una capacidad nominal de aproximadamente 750 ciclos de inserción. Los puertos de alto tráfico en un conmutador conectado directamente a un cableado permanente alcanzarán este límite mucho más rápido que los puertos del panel de conexiones, que en su lugar absorben los ciclos de conexión.
• Gestión de cables: Los cables permanentes que van directamente a un interruptor crean una maraña que es casi imposible de documentar, rastrear o cambiar sin interrumpir las conexiones adyacentes.
• Escalabilidad: ungregar nuevos tramos de cable a una instalación de solo interruptor requiere tiempo de inactividad. Agregar a una infraestructura parcheada solo requiere un nuevo cable de conexión y perforación
• Reemplazo del interruptor: Reemplazar un interruptor en una instalación de conexión directa requiere volver a terminar cada cable. Con un panel de conexión, el reemplazo del interruptor lleva unos minutos: desenchufe los cables de conexión, cambie el interruptor y vuelva a conectarlo.

El panel de conexión se amortiza en el primer ciclo de actualización del equipo en casi todas las instalaciones con más de una docena de puertos.

Paneles de conexión inteligentes y gestión de capa física

Más allá del panel de conexión de red pasiva estándar, una categoría cada vez mayor de paneles de conexión inteligentes o "inteligentes" integra capacidades de monitoreo activo en el hardware del panel. Estos sistemas, ofrecidos por fabricantes como CommScope, Panduit y Belden, utilizan sensores integrados, indicadores de puerto LED y software de gestión para rastrear conexiones físicas en tiempo real.

Los paneles de conexión inteligentes abordan uno de los problemas persistentes en las grandes infraestructuras de red: los cambios de capa física no autorizados o no documentados. En una instalación convencional, cualquier persona con acceso físico a la sala de telecomunicaciones puede mover un cable de conexión sin ningún registro del cambio. Un panel de conexiones inteligente detecta y registra cada evento de conexión y desconexión, identifica qué cables están conectados a qué puertos y puede generar alertas cuando las conexiones cambien fuera de los períodos de mantenimiento aprobados.

En los centros de datos que gestionan millas de puertos, los paneles de conexión inteligentes se integran con el software de gestión de infraestructura del centro de datos (DCIM) para proporcionar una vista topológica de la capa física completa. Esta visibilidad reduce el tiempo medio de reparación (MTTR) durante las interrupciones al permitir a los ingenieros identificar la fuente física de un problema en segundos en lugar de rastrear manualmente los cables a través de un rack en vivo. Las implementaciones empresariales con sistemas de paneles de conexión inteligentes reportan reducciones en el tiempo de resolución de problemas de la capa física del 60 al 80 por ciento en comparación con las instalaciones pasivas convencionales.

La prima de costo de los sistemas inteligentes es significativa (generalmente de tres a cinco veces el costo de un panel pasivo comparable), pero en entornos de alta disponibilidad donde el tiempo de inactividad conlleva consecuencias financieras, la inversión se justifica por la reducción del riesgo operativo.

Seleccione el panel de conexión de red adecuado para su instalación

La elección de un panel de conexión de red no es una decisión única: implica varias variables interdependientes. Hacer la selección correcta desde el principio evita reemplazos costosos y problemas de rendimiento en el futuro.

Haga coincidir la categoría con el cableado

Como se analizó anteriormente, la categoría del panel debe coincidir o exceder la categoría de cableado. Para cualquier instalación nueva a partir de 2024, Cat6A es el estándar mínimo recomendado para cableado horizontal, por lo que un panel con clasificación Cat6A debe ser el punto de partida, a menos que el presupuesto se limite específicamente a Cat6.

Planificacion de densidad y recuento de puertos

Planificar el crecimiento. Si un piso tiene actualmente 40 tendidos de cables, instale paneles con capacidad para 48 a 72 puertos para acomodar futuras adiciones. Reemplazar un panel completo porque no hay espacio para terminaciones adicionales desperdicia mano de obra y causa interrupciones. Los paneles estándar de 24 puertos son la opción más común para instalaciones pequeñas y medianas. Los paneles de 48 puertos se adaptan a implementaciones más grandes, pero requieren una gestión cuidadosa de los cables en la parte posterior debido a la densidad de los cables entrantes.

Consideraciones sobre el ecosistema de proveedores

Los principales fabricantes de cableado estructurado, incluidos Panduit, CommScope/Systimax, Belden/Mohawk, Legrand y Leviton, ofrecen sistemas garantizados de extremo a extremo en los que el panel de conexión, el cable, los conectores y los cordones de conexión provienen del mismo fabricante y se prueban como un sistema. Estos sistemas vienen con garantías extendidas (normalmente de 15 a 25 años) que cubren tanto el reemplazo del producto como la mano de obra en caso de falla del cableado. Los componentes de terceros pueden ser significativamente más baratos al principio, pero anulan estos programas de garantía. Para instalaciones comerciales, el valor de la garantía suele justificar la prima.

Espacio en rack y gestión de cables

Cada panel de conexión de red debe combinarse con un panel de gestión de cables dedicado. La recomendación estándar es un administrador de cables horizontales de 1U por cada 24 puertos del panel de conexiones. En racks de alta densidad, los administradores de cables verticales en los lados del rack manejan el desbordamiento de múltiples paneles de conexión. Presuponer el hardware de gestión de cables desde el principio evita los dolores de cabeza de modernización que surgen cuando un rack ya está completamente ocupado.
