¿Cuántos puertos hay en un panel de conexiones? Guía completa

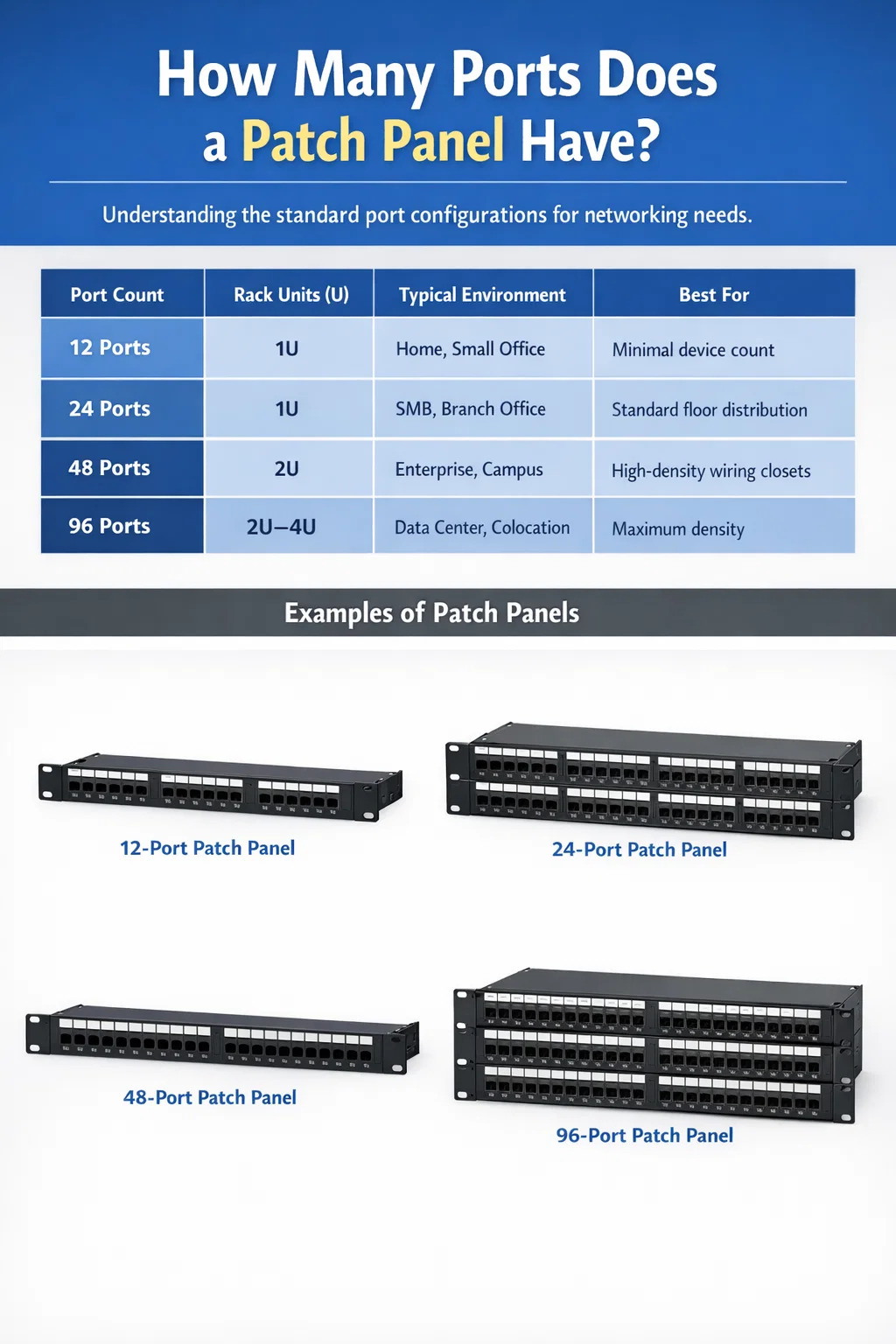

¿Cuántos puertos tiene un panel de conexiones?

un panel de conexión de red normalmente viene en 12, 24, 48 o 96 puertos , siendo los modelos de 24 y 48 puertos los más implementados en entornos comerciales y empresariales. El panel de conexión de 24 puertos encaja en 1U de espacio en rack , mientras que la versión de 48 puertos ocupa 2U . Los paneles más pequeños de 12 puertos son comunes en configuraciones domésticas o armarios de telecomunicaciones compactos, y los paneles de 96 puertos de alta densidad se encuentran en grandes centros de datos donde el espacio en rack es escaso.

El recuento de puertos no es arbitrario: determina directamente cuántos dispositivos de red puede terminar y administrar desde un solo panel. Elegir el número de puertos incorrecto conduce a un desperdicio de espacio en el rack o a una dispersión caótica de cables que con el tiempo se convierte en una pesadilla de mantenimiento. Comprender las configuraciones disponibles es el primer paso hacia una infraestructura de red limpia y escalable.

Explicación de las configuraciones de puertos estándar

Cada configuración de recuento de puertos tiene un propósito específico y comprender las diferencias prácticas le ayuda a evitar sobreespecificar o subestructurar su infraestructura de cableado.

Paneles de conexión de 12 puertos

El panel de conexión de red de 12 puertos es la configuración estándar más pequeña disponible. Ocupa 1U de espacio en rack y generalmente se usa en instalaciones residenciales, pequeñas tiendas minoristas o armarios complementarios donde solo es necesario terminar unas pocas gotas. Un panel de 12 puertos también es una opción práctica cuando necesita segregar una parte específica de la red (por ejemplo, aislar líneas VoIP o transmisiones de cámaras de seguridad) sin dedicar un panel completo de 24 puertos a ese propósito. Debido a su tamaño compacto, el panel de 12 puertos cabe en gabinetes de montaje en pared de hasta 6U.

Paneles de conexión de 24 puertos

El panel de conexiones de 24 puertos es la configuración más común en la industria. Maneja una oficina típica con 20 a 24 estaciones de trabajo y deja algunos puertos abiertos para dispositivos compartidos como impresoras, puntos de acceso o teléfonos IP. En 1U, se combina perfectamente con un conmutador administrado de 24 puertos en el mismo grupo de unidades de rack, lo que mantiene los cables cortos y el etiquetado sencillo. La mayoría de los estándares de cableado estructurado, incluido TIA-568, se basan en incrementos de 24 puertos, lo que hace que este tamaño sea el predeterminado para la mayoría de los planificadores y contratistas de TI.

Paneles de conexión de 48 puertos

unt 2U, the 48-port panel is essentially two 24-port panels consolidated into a single unit. It is the preferred option for enterprise wiring closets that serve dense open-plan offices, warehouses, or manufacturing floors where upwards of 40 drops converge in a single rack. Using a 48-port panel instead of two 24-port panels saves 1U of rack space and reduces the number of panels to label and manage. In a 42U rack where every unit matters, that saving is meaningful, especially when you factor in cable managers, switches, UPS units, and patch cable slack.

Paneles de conexión de 96 puertos

El panel de 96 puertos lleva la densidad a su límite práctico dentro de una infraestructura de rack estándar de 19 pulgadas. Estos paneles suelen utilizar conectores trapezoidales en ángulo o sin herramientas para adaptarse a la alta concentración de puertos y cables de conexión. Los encontrará principalmente en centros de datos, grandes instalaciones de colocación y salas de telecomunicaciones donde se deben organizar cientos de puertos de servidores, conexiones de almacenamiento o transferencias de fibra. Algunos paneles de 96 puertos están diseñados alrededor de un sistema de casetes modular, donde los casetes individuales de 12 o 24 puertos se insertan en un marco de chasis, lo que le brinda la flexibilidad de instalar solo lo que necesita y al mismo tiempo mantener el espacio reservado para futuras expansiones.

Factores que determinan qué número de puertos necesita

Seleccionar el número de puertos correcto para su panel de conexión de red no es cuestión de elegir el mayor número disponible. Varias variables concretas deberían impulsar la decisión, e ignorarlas conduce a un desperdicio de presupuesto o a un sistema de cableado que no logra escalar.

Número de caídas de cable en el área

Cuente cada tramo de cable activo que termine en el armario o bastidor. Incluya caídas para estaciones de trabajo, teléfonos VoIP, cámaras IP, puntos de acceso inalámbrico y cualquier dispositivo IoT. El panel de conexión debe tener al menos tantos puertos como terminales de cable activos. , más un colchón de crecimiento del 15 al 20 por ciento. Si actualmente tiene 38 estaciones, un panel de 48 puertos es la opción lógica. Le brinda 10 puertos adicionales sin necesidad de un segundo panel o un chasis más grande de inmediato.

unvailable Rack Space

El espacio en rack es un recurso finito y todos los componentes compiten por él. Un rack típico de 42U lleno de dos conmutadores, un enrutador, un firewall, un UPS y dos administradores de cables de 1U ya tiene aproximadamente 14U disponibles antes de instalar un solo panel de conexión. Si está trabajando con un bastidor de montaje en pared de 12U en una oficina pequeña, puede resultar imposible instalar dos paneles de 24 puertos uno al lado del otro con su gestión de cables asociada. En ese caso, un solo panel de 48 puertos en 2U es más práctico que dos paneles de 24 puertos en 1U cada uno, ya que los administradores de cables generalmente agregan otro 1U por fila de paneles.

Categoría de cable y tipo de señal

Los paneles de cobre Cat5e, Cat6, Cat6A y Cat8 vienen con el mismo número de puertos estándar, pero sus dimensiones físicas difieren. Los paneles Cat6A, por ejemplo, suelen ser ligeramente más altos o más profundos. que los paneles Cat6 porque el mayor diámetro del cable requiere más radio de curvatura y los conectores en sí son físicamente más grandes. Un panel Cat6A de 48 puertos puede ocupar 2U donde cabe cómodamente un panel Cat6 de 48 puertos. Los paneles de conexión de fibra, utilizados para tramos troncales, enlaces ascendentes y conexiones de larga distancia, siguen un modelo de densidad de puertos diferente. Los paneles de fibra LC dúplex comúnmente vienen en configuraciones de 24 puertos dentro de 1U, mientras que los sistemas de casetes de fibra MPO/MTP pueden incluir 72 o más conexiones de fibra en un solo panel de 1U.

Expansión de red planificada

un network patch panel is not something you replace every two years. A properly installed copper cabling infrastructure is expected to last 15 a 25 años bajo uso comercial normal. Eso significa que el número de puertos que elija hoy debe adaptarse a un crecimiento que no puede predecir por completo. Una empresa que hoy tiene 30 empleados puede tener 60 dentro de cinco años. Aumentar el espacio libre dimensionando hasta el siguiente nivel del puerto (de 24 a 48, o de 48 a 96) es casi siempre más barato que modernizar paneles adicionales y volver a tender cables más adelante.

Tipos de paneles de conexión y cómo varía el número de puertos entre ellos

No todos los paneles de conexión de red están construidos de la misma manera. El diseño interno del panel afecta la cantidad de puertos que se pueden acomodar físicamente, cómo se administran los cables en la parte posterior y la facilidad con la que se puede reconfigurar o reparar el panel.

Paneles de conexión fijos perforados

Los paneles fijos tienen conectores preinstalados que se conectan directamente mediante una herramienta de 110 perforaciones en la parte trasera. Estos son el tipo más común en instalaciones de cableado estructurado y están disponibles en todos los números de puertos estándar: 12, 24, 48 y 96. Debido a que los conectores están permanentemente integrados, los paneles fijos son robustos y rentables para instalaciones donde es poco probable que la disposición del cable cambie con frecuencia. Están disponibles en clasificaciones Cat5e, Cat6 y Cat6A y admiten los estándares de cableado T568A y T568B.

Paneles de conexión Keystone

Los paneles Keystone utilizan un diseño modular en el que los insertos de conectores Keystone individuales encajan en un marco de panel en blanco. Un chasis de panel de conexión trapezoidal de 24 puertos tiene 24 ranuras trapezoidales, pero usted solo ocupa los puertos que necesita. Si comienza con 16 estaciones activas, instala 16 conectores y deja las 8 ranuras restantes vacías para uso futuro. Esta modularidad también significa que puede mezclar tipos de conectores (RJ45, coaxial, fibra, HDMI) dentro del mismo panel. Los paneles Keystone son ligeramente más caros por puerto que los paneles fijos, pero ofrecen una flexibilidad significativa en entornos dinámicos.

unngled Patch Panels

unngled patch panels position the port face at a 45-degree angle toward one side of the rack. This design is particularly useful in high-density environments where patch cables need to exit cleanly toward an adjacent vertical cable manager without creating sharp bends. Angled panels are commonly used in 48-port and 96-port configurations in data centers. The angled design does not change the port count but significantly improves cable management ergonomics when dozens of patch cables are attached simultaneously.

Paneles de conexión de fibra óptica

Los paneles de conexión de fibra utilizan conectores LC, SC o MPO y siguen estándares de densidad diferentes a los de los paneles de cobre. Un panel de conexión de fibra estándar de 1U con conectores LC dúplex normalmente contiene 24 puertos , lo que equivale a 24 conexiones de fibra individuales o 12 enlaces dúplex. Los paneles de fibra basados en casetes MPO de alta densidad pueden ofrecer De 72 a 96 conexiones de fibra en un solo chasis de 1U , lo que los convierte en la solución ideal para infraestructura troncal en grandes edificios y centros de datos. Los paneles de conexión de fibra son dispositivos pasivos (no requieren energía), pero exigen un cuidado mucho mayor durante la instalación para evitar daños en el conector y pérdidas de inserción.

Cómo encajan los paneles de conexión en su infraestructura de red general

un patch panel does not operate in isolation. It is the central termination point that bridges permanent horizontal cable runs from the work area to the active network equipment in the telecommunications room or data center. Understanding where the patch panel sits in the overall network design clarifies why port count planning is so critical.

En un diseño típico de cableado estructurado, los cables horizontales van desde los tomacorrientes de pared o cajas de piso en cada estación de trabajo hasta el panel de conexiones en el armario IDF (Marco de distribución intermedia) más cercano. Desde el panel de conexión, los cables de conexión cortos (generalmente de 1 a 3 pies de largo) se conectan a los puertos correspondientes en el conmutador de capa de acceso. Cada puerto en el panel de conexión corresponde exactamente a una caída de cable físico , que a su vez se conecta a un dispositivo de red en el extremo del usuario. Esta relación uno a uno es lo que hace que la planificación del recuento de puertos sea un reflejo directo del recuento de dispositivos.

El panel de conexión también sirve como capa de documentación para toda la planta de cableado horizontal. Cuando los puertos están claramente etiquetados con números de habitación, números de escritorio o ID de dispositivo, solucionar problemas de una conexión defectuosa se convierte en una cuestión de rastrear una etiqueta en lugar de arrastrarse a través de las paredes. Aquí es donde el número de puertos afecta la eficiencia operativa: un panel de 24 puertos bien poblado con etiquetas claras es mucho más fácil de administrar que un panel de 48 puertos sobrecargado donde la mitad de los puertos no están etiquetados y los cables de conexión están enredados.

Mejores prácticas de utilización de puertos para paneles de conexión de red

Tener la cantidad correcta de puertos en un panel de conexiones es importante, pero cómo usar y administrar esos puertos es igualmente importante. Los profesionales de la industria siguen un conjunto de convenciones prácticas que mantienen la infraestructura de cableado limpia, documentable y mantenible durante toda su vida útil.

• Etiquete cada puerto tanto en la parte delantera como en la trasera del panel antes de comenzar el cableado. Utilice un esquema de nomenclatura coherente (por ejemplo, número de habitación seguido del número de tomacorriente (p. ej., 204-A, 204-B)) para que cualquier técnico pueda hacer una referencia cruzada del panel con el plano de planta sin conocimiento previo de la instalación.
• Nunca llene un panel de conexiones al 100 por ciento de su capacidad en la instalación inicial. Reservar al menos el 20 por ciento de los puertos. para futuros movimientos, adiciones y cambios. En un panel de 24 puertos, eso significa apuntar a no más de 19 conexiones activas el primer día.
• Utilice cables de conexión codificados por colores para segmentar visualmente los tipos de tráfico. Una convención común es azul para datos, gris para VoIP, amarillo para tráfico de administración y rojo para conexiones de infraestructura crítica. Esta codificación de colores solo funciona si está documentada y se aplica de manera consistente.
• Instale un administrador de cables horizontal de 1U encima o debajo de cada fila de paneles. Esto mantiene organizados los cables de conexión, evita la tensión excesiva en los conectores RJ45 y permite mover o reemplazar un cable de conexión sin alterar las conexiones adyacentes.
• Documente cada puerto en una base de datos u hoja de cálculo de administración de cables inmediatamente después de la instalación. La documentación a nivel de puerto se convierte en la herramienta más valiosa para cualquier equipo de TI que administre la infraestructura años después de que el instalador original haya desaparecido.
• Utilice cables de conexión que no sean más largos de lo necesario. El exceso de longitud del cable crea holgura que se acumula y bloquea el flujo de aire en el bastidor. Para las conexiones entre un panel de conexión y un conmutador en el mismo bastidor, casi siempre son suficientes cables de conexión de 1 o 2 pies.

Calcular la cantidad correcta de puertos del panel de conexiones para su implementación

Existe un método sencillo para dimensionar correctamente la instalación de un panel de conexiones. Comienza con un recuento físico y termina con un modelo de asignación de puertos que tiene en cuenta las necesidades actuales y el crecimiento a corto plazo.

1. Cuente todos los tendidos de cables activos terminando en el armario. Incluya estaciones de trabajo, teléfonos, AP, cámaras, impresoras y cualquier dispositivo dedicado.
2. undd infrastructure ports para enlaces ascendentes, conexiones de parche entre IDF y MDF y cualquier puerto de administración que planee conectar a través del panel en lugar de directamente al conmutador.
3. unpply a 20 percent growth buffer al total combinado. Si tiene 40 estaciones activas y 4 puertos de infraestructura, su número de trabajo es 44, más el 20 por ciento = aproximadamente 53 puertos necesarios.
4. Redondear al siguiente tamaño de panel estándar . En el ejemplo anterior, 53 puertos se redondean a dos paneles de 48 puertos (96 puertos en total), lo que le brinda un amplio espacio libre. Alternativamente, si el presupuesto y el espacio son ajustados, un solo panel de 48 puertos más un panel de 12 puertos le brinda 60 puertos en 3U de espacio en rack: una solución razonable y más económica.
5. Confirmar disponibilidad de espacio en rack sumando los requisitos U para cada componente (conmutadores, enrutadores, paneles de conexión, administradores de cables, unidades UPS) y verificando que encajen dentro de la altura total del bastidor.

Este cálculo de cinco pasos toma menos de 30 minutos en una instalación nueva y ahorra horas de solución de problemas reactiva y re-cableado posterior. También forma la base de un documento de especificación de cableado por el que los contratistas pueden presentar ofertas y al que su equipo de TI puede hacer referencia cuando la infraestructura se hereda o se entrega.

Errores comunes al elegir el número de puertos del panel de conexiones

Incluso los planificadores de redes experimentados cometen errores de tamaño al especificar paneles de conexión. Vale la pena comprender estos errores porque casi siempre se pueden evitar con un poco de planificación previa.

Subespecificar el número de puertos para ahorrar costos

un 24-port panel costs roughly $30 to $80 depending on the category rating. A 48-port panel costs $60 to $150. The price difference is small in absolute terms, but the cost of re-cabling a closet that was under-specified — pulling new cable, purchasing additional panels and cable managers, paying a technician for a full day of work — can easily reach $1,000 to $5,000 or more for a single IDF. Elegir un panel más pequeño para ahorrar $40 por adelantado es una falsa economía en casi todos los escenarios de implementación comercial.

Sobreespecificar sin considerar el espacio en rack

Ir directamente a un panel de 96 puertos cuando sólo tienes 30 gotas es igualmente problemático. Un panel de 96 puertos medio poblado desperdicia espacio en el rack, cuesta más de lo necesario y crea un diseño confuso donde los puertos activos están dispersos en una gran superficie. Lo que es más importante, los paneles grandes requieren administradores de cables proporcionalmente más grandes y más cables de conexión, todo lo cual consume unidades de rack que podrían asignarse a equipos activos.

Ignorar la compatibilidad de categorías de cables

La instalación de paneles de conexión Cat6 en tendidos de cables horizontales Cat6A degrada el rendimiento de todo el canal. El panel de conexión forma parte del enlace permanente y debe tener al menos la misma categoría que el cable en el que termina. De manera similar, el uso de un panel de conexión Cat5e con cable Cat6 anula las mejoras de diafonía y ancho de banda que proporciona el cable Cat6. unlways match the patch panel category to the cable category y verifique que el canal completo (panel, cable de conexión, conector y cable horizontal) se pruebe y certifique juntos después de la instalación.

Olvidarse de tener en cuenta los puertos de enlace ascendente y backbone

Muchos planificadores cuentan solo las caídas de cables horizontales orientadas al usuario y olvidan que los cables de enlace ascendente entre los IDF y el MDF también terminan en el panel de conexiones. En un edificio con tres pisos y un MDF central, cada IDF necesita al menos dos o cuatro puertos de enlace ascendente para la red troncal de fibra o enlaces ascendentes de cobre al conmutador central. Estos puertos consumen espacio en el panel como cualquier otra conexión y deben incluirse en el cálculo del recuento de puertos desde el principio.

Recuento de puertos del panel de conexiones en escenarios de implementación específicos

Las implementaciones en el mundo real varían enormemente en escala y complejidad. Observar escenarios específicos ayuda a traducir los principios abstractos de recuento de puertos en decisiones concretas.

Pequeña oficina con 15 empleados

un single-floor office with 15 workstations typically generates 30 to 40 cable drops when you account for dual drops per desk (one for data, one for VoIP), two to three wireless access points, a network printer, and a couple of spare drops in conference rooms. A single Panel de conexiones de 48 puertos maneja esto cómodamente con 8 a 18 puertos en reserva. Esta configuración cabe en un gabinete de montaje en pared de 12U junto con un conmutador de 48 puertos y un UPS pequeño.

Oficina corporativa de varios pisos con 200 empleados

un 200-person office spread across four floors will typically have one IDF per floor and a central MDF. Each IDF serves 50 employees with approximately 100 to 130 cable drops per floor, requiring dos a tres paneles de 48 puertos por IDF, o alternativamente una combinación de paneles de 48 y 24 puertos dependiendo del recuento exacto de caídas. El MDF agrega enlaces ascendentes troncales de los cuatro IDF y aloja la infraestructura del conmutador central, lo que generalmente requiere paneles de conexión adicionales solo para los cables de enlace ascendente.

Gabinete de centro de datos de colocación

En un centro de datos de colocación, un solo gabinete de 42U puede albergar de 10 a 20 servidores, cada uno con de 2 a 4 interfaces de red. Esto se traduce en entre 20 y 80 puertos de red activos en un solo bastidor. Una alta densidad Panel de conexiones de 96 puertos en 2U es la solución preferida en este caso, que a menudo se utiliza junto con un conmutador en la parte superior del rack y casetes de fibra MPO para enlaces ascendentes. El objetivo es terminar tantas conexiones como sea posible dentro del menor número de unidades de rack, dejando más espacio para equipos que generen ingresos.

Edificio de escuela o universidad

Las instalaciones educativas presentan desafíos de cableado únicos porque combinan caídas de aulas de alta densidad con patrones de ocupación variables. Un aula típica de una escuela secundaria puede tener 35 puestos para estudiantes más una estación para el profesor, un proyector y uno o dos puntos de acceso: de 10 a 15 derivaciones de cable por salón. Un edificio con 20 aulas genera de 200 a 300 gotas que deben distribuirse entre varias IDF. Los paneles de 48 puertos son el caballo de batalla en estos entornos, con el recuento exacto determinado por la cantidad de gotas que se agregan en cada armario.
