¿Necesito un interruptor si tengo un panel de conexiones?

La respuesta corta: sí, todavía necesitas un interruptor

Un panel de conexiones y un conmutador de red no son intercambiables: tienen propósitos completamente diferentes y necesitas ambos para que una red cableada funcione. un panel de conexión de red es un dispositivo pasivo: organiza y termina los tendidos de cables alrededor de su casa o edificio en una ubicación central. No enruta el tráfico, no asigna direcciones IP ni proporciona ninguna funcionalidad de red activa. Un conmutador, por otro lado, es un dispositivo activo que en realidad mueve datos entre dispositivos conectados.

Piense en un panel de conexión como la centralita de un operador telefónico de una película antigua: mantiene todas las conexiones ordenadamente en un solo lugar, pero no sucede nada hasta que alguien (el conmutador) realmente conecta las llamadas. Sin un interruptor aguas abajo, su panel de conexión es solo un costoso organizador de cables. Los dispositivos conectados a los puertos del panel de conexiones no tendrán ninguna conectividad de red.

La configuración estándar en casi todas las instalaciones cableadas se ve así: el cableado estructurado va desde los enchufes de pared de todo el edificio hasta un bastidor o armario central, donde cada cable termina en la parte posterior del panel de conexiones. Luego, los cables de conexión cortos en la parte frontal del panel conectan puertos individuales a los puertos correspondientes en un conmutador de red. El conmutador une todo y se conecta en sentido ascendente a su enrutador o puerta de enlace ISP.

Qué hace realmente un panel de conexiones

un panel de conexión de red es un punto final, nada más y nada menos. En la práctica, los instaladores perforan conductores individuales de cada cable Cat5e, Cat6 o Cat6un en la parte posterior del panel utilizando una herramienta de perforación. Esto crea una conexión sólida y permanente entre cada tramo de cable largo y el puerto del panel. El frente del panel presenta conectores RJ45, que aceptan cables de conexión estándar.

El valor de un panel de conexiones tiene que ver casi exclusivamente con la organización y la flexibilidad. Sin uno, tendría docenas de cables colgando sueltos en el rack o armario de su equipo, cada uno de los cuales debería ser lo suficientemente largo para llegar directamente a su conmutador. Cada vez que quisiera reasignar qué habitación se conecta a qué VLAN o qué puerto de conmutador, estaría moviendo cables permanentes rígidos y voluminosos. Con un panel de conexión, los tramos permanentes permanecen permanentemente en su lugar y usted simplemente cambia los cables de conexión cortos y flexibles en el frente.

No hay amplificación de señal, procesamiento de datos ni inteligencia dentro de un panel de conexión pasivo. Eléctricamente, es esencialmente sólo un conjunto de conectores. La señal que ingresa al puerto 12 en la parte posterior sale del puerto 12 en el frente, completamente sin cambios. Esta es la razón por la que a los paneles de conexión a veces se les llama paneles "tontos", y también es la razón por la que son extraordinariamente confiables. Casi no hay nada que fallar.

Tipos de paneles de conexión comunes

• Paneles de conexión Cat5e: Admite hasta 1 Gbps, adecuado para instalaciones antiguas o construcciones económicas donde no se necesitan 10G.
• Paneles de conexión Cat6: Admite 1 Gbps de manera confiable en toda su longitud y hasta 10 Gbps en recorridos cortos (hasta aproximadamente 55 metros). La opción más común en la actualidad.
• Paneles de conexión Cat6A: Admite 10 Gbps en recorridos completos de 100 metros. Más grande, más caro y utilizado en entornos comerciales o configuraciones domésticas preparadas para el futuro.
• Paneles de conexión Keystone: Utilice conectores Keystone extraíbles, que ofrecen flexibilidad para mezclar diferentes tipos de cables o estándares en un solo panel.
• Paneles de conexión pasantes: Tenga acopladores hembra a hembra en ambos lados, útiles cuando necesita conectar dos tramos de cables sin un interruptor.

Los paneles de conexión estándar se montan en un rack de equipos de 19 pulgadas y consumen 1U de espacio de rack por cada 24 puertos, lo que los hace extremadamente eficientes en cuanto a espacio. Un panel de 48 puertos en 2U puede terminar cables desde 48 habitaciones o ubicaciones.

Qué hace realmente un conmutador de red

un network switch is an active Layer 2 (and sometimes Layer 3) device that forwards Ethernet frames between connected devices based on MAC addresses. When a device plugged into port 4 of a switch wants to communicate with a device on port 17, the switch reads the destination MAC address in the Ethernet frame, looks it up in its MAC address table, and sends the frame only to port 17 — not to all ports. This is fundamentally different from an older hub, which would broadcast every packet to every port regardless.

Los conmutadores administrados modernos hacen mucho más: admiten VLAN para la segmentación de la red, configuraciones de calidad de servicio (QoS) que priorizan el tráfico urgente como VoIP o videollamadas, duplicación de puertos para monitoreo de la red, agregación de enlaces (LACP) para unir múltiples puertos en una única conexión de mayor ancho de banda y estadísticas detalladas de tráfico por puerto. Un conmutador no administrado simplemente reenvía el tráfico automáticamente sin interfaz de configuración, lo cual está bien para redes domésticas pequeñas.

Para la mayoría de las configuraciones domésticas y de oficinas pequeñas, un Switch gigabit no administrado con 8 o 16 puertos Cuesta entre $20 y $60 y proporciona todo lo necesario. Un conmutador administrado con 24 puertos cuesta entre $ 150 y $ 200 para los modelos básicos y aumenta significativamente para hardware de nivel empresarial con enlaces ascendentes de 10G.

Cómo funcionan juntos los paneles de conexión y los conmutadores

Comprender la relación entre un panel de conexiones y un conmutador es clave para planificar cualquier instalación de cableado estructurado. Los dos dispositivos casi siempre se utilizan uno al lado del otro en el mismo rack, conectados entre sí mediante cables de conexión cortos. Aquí está la ruta de datos completa desde un dispositivo en una habitación hasta Internet:

1. un computer plugs into a wall plate in a room using a short patch cable.
2. La placa de pared se conecta a un largo tramo de cable estructurado (normalmente Cat6) que recorre las paredes y los techos hasta llegar al armario o bastidor de red.
3. Ese cable termina en la parte posterior del panel de conexiones en un puerto numerado específico.
4. un short patch cable on the front of the panel connects that port to a numbered port on the switch.
5. El conmutador procesa el tráfico y se conecta en sentido ascendente al enrutador mediante otro cable.
6. El enrutador gestiona el acceso a Internet y se conecta al módem del ISP o a la ONT.

El panel de conexiones son los pasos 3 y 4 de esa ruta. Quítelo y los cables seguirán funcionando (simplemente los conectará directamente al interruptor), pero perderá todos los beneficios organizativos. En realidad, esto es común en instalaciones más pequeñas: si solo tiene entre 4 y 6 cables, muchas personas se saltan el panel de conexión por completo y terminan cada cable directamente con un conector RJ45 que se conecta directamente al interruptor. La desventaja es que reasignar o solucionar problemas de conexiones se vuelve más complicado a medida que aumenta el número de ejecuciones.

Cuando tiene sentido omitir el panel de conexiones

Hay escenarios legítimos en los que puedes prescindir por completo del panel de conexiones:

• Tiene menos de 6 tendidos de cable y no prevé una expansión.
• Nunca es necesario reasignar los tramos de cable a diferentes puertos de conmutador o VLAN.
• Tienes un presupuesto ajustado y quieres la configuración más sencilla posible.
• La instalación es temporal o de todos modos se reconfigurará significativamente en un futuro próximo.

Sin embargo, incluso en configuraciones pequeñas, muchos instaladores recomiendan un panel de conexión porque la diferencia de costo es mínima (un panel de conexión Cat6 básico de 12 puertos cuesta entre 15 y 25 dólares) y simplifica drásticamente los cambios futuros. Cambiar un cable de conexión lleva 10 segundos; Reterminar o redireccionar un tendido de cable permanente lleva mucho más tiempo.

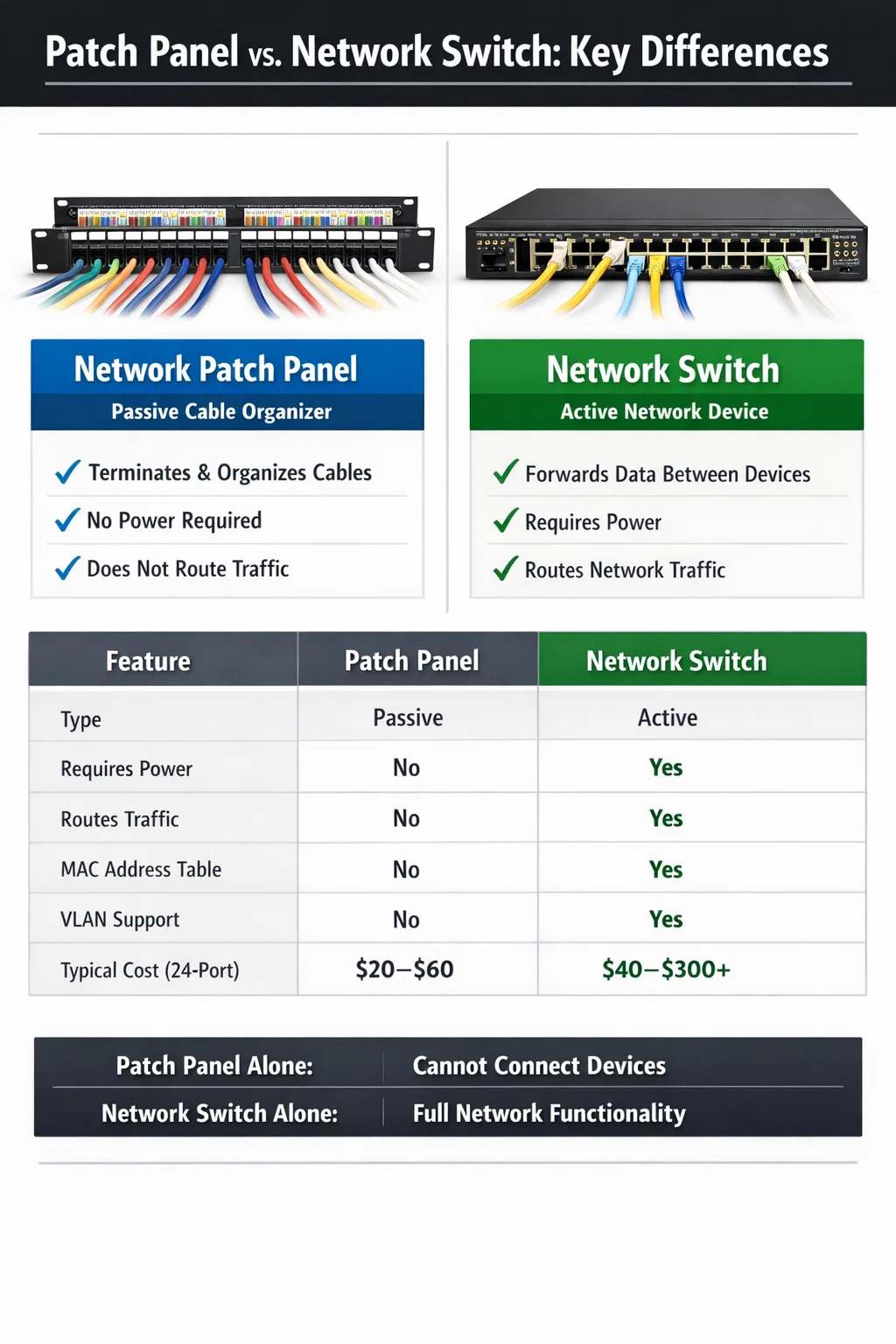

Panel de conexión vs conmutador: comparación lado a lado

La siguiente tabla resume las diferencias clave entre estos dos dispositivos para dejar absolutamente claro por qué ninguno de los dos por sí solo es suficiente para una red cableada completa:

Observe la última fila: un conmutador puede funcionar sin un panel de conexiones, pero un panel de conexiones no puede proporcionar ninguna función de red sin un conmutador. Esto confirma que si tienes que elegir solo uno, el interruptor es el dispositivo no negociable.

¿Necesita ambos para una red doméstica?

Para una red doméstica con cableado estructurado (es decir, tendidos de cable perforados en tomas de pared en varias habitaciones), la respuesta práctica es: Sí, te beneficias enormemente al tener ambos. . Pero el panel de conexiones es opcional desde un punto de vista puramente funcional, mientras que el interruptor es obligatorio.

Este es un escenario realista: ha tendido cable Cat6 a seis habitaciones de tu casa. Tiene sala de estar, oficina en casa, dormitorio, dos habitaciones adicionales y garaje. Cada cable termina en el armario de servicios públicos donde se encuentra el equipo de su ISP. Tus opciones son:

Opción A: interruptor del panel de conexiones

unll six cable runs punch down into the back of a 12-port patch panel. Six short patch cables on the front connect each panel port to the switch. The switch uplinks to the router. Total additional cost over a switch-only setup: roughly $20–$30 for a basic 12-port patch panel. Benefits: your closet is organized, cables are labeled, and reassigning any room's connection to a different switch port or VLAN takes seconds.

Opción B: Directo al conmutador (sin panel de conexión)

Cada tramo de cable tiene un conector RJ45 engarzado en el extremo y se conecta directamente al interruptor. Esto funciona perfectamente y ahorra entre 20 y 30 dólares. La desventaja es que cada cable debe ser lo suficientemente largo para llegar directamente al conmutador y no existe una capa de reasignación flexible: mover una conexión significa desconectar físicamente y redirigir cables permanentes rígidos.

Para seis carreras o menos en casa, la opción B está realmente bien. Para 12 o más ejecuciones, o cualquier instalación que pueda crecer, un panel de conexión de red Vale la pena la pequeña inversión.

Casos especiales: paneles de conexión con conmutación incorporada

Hay productos en el mercado que combinan la funcionalidad del panel de conexión con la conmutación, a veces denominados "paneles de conexión inteligentes" o "paneles de conexión inteligentes". Se trata de productos de nicho dirigidos principalmente a centros de datos que necesitan realizar un seguimiento automático de la conectividad de la capa física. Utilizan sensores y software para registrar qué cable de conexión está conectado a qué puerto, lo que ayuda con la documentación y la auditoría en entornos grandes con miles de conexiones.

Sin embargo, ni siquiera los paneles de conexión inteligentes son conmutadores de red. Todavía requieren un conmutador descendente para proporcionar conectividad de red real. Son una capa adicional de administración, no un reemplazo del hardware de conmutación. Los precios de estos sistemas comienzan en cientos de dólares por panel y aumentan rápidamente; no son relevantes para implementaciones en hogares o pequeñas oficinas.

También hay paneles inyectores PoE (Power over Ethernet) que pueden agregar capacidad PoE a un conmutador que no sea PoE, pero nuevamente, funcionan junto con un conmutador, no en lugar de uno. Para la mayoría de las personas que leen esto, un panel de conexión pasivo estándar combinado con un interruptor estándar es el enfoque correcto.

Cómo dimensionar correctamente su interruptor y panel de conexión

Uno de los errores más comunes en las instalaciones domésticas y de pequeñas oficinas es comprar hardware demasiado pequeño para necesidades futuras. Agregar un segundo panel de conexiones o conmutador posteriormente introduce complejidad y costos adicionales. Aquí hay pautas prácticas de tallas:

Tamaño del panel de conexiones

• Cuente los tendidos de cable actuales y luego agregue al menos entre un 25 % y un 50 % para una futura expansión. Si tiene 16 ejecuciones ahora, compre un panel de 24 puertos.
• Los paneles de conexión residenciales estándar vienen en configuraciones de 12, 24 y 48 puertos. El de 24 puertos es el más versátil para uso doméstico y de oficinas pequeñas.
• Asegúrese de que la categoría del panel (Cat5e, Cat6, Cat6A) coincida o supere su categoría de cable. Mezclar un cable Cat6A con un panel de conexión Cat5e limita su velocidad al rendimiento Cat5e.

Tamaño del interruptor

• Cuente los puertos de su panel de conexiones más cualquier dispositivo adicional que se conectará directamente al conmutador (NAS, servidores, WAP). Agregue de 2 a 4 puertos de gastos generales.
• Si planea alimentar puntos de acceso o cámaras IP directamente a través de Ethernet, elija un conmutador PoE. PoE estándar proporciona hasta 15,4 W por puerto; PoE proporciona hasta 30W. La mayoría de los puntos de acceso WiFi 6 modernos requieren PoE o superior.
• Para uso doméstico, suele ser suficiente un conmutador Gigabit no gestionado. Si desea VLAN (por ejemplo, separar los dispositivos IoT de su red principal), necesita un conmutador administrado.
• Considere un puerto de enlace ascendente SFP si desea una conexión 10G a un NAS o servidor en el futuro, incluso si no lo necesita hoy.

un typical well-planned home rack for a medium-sized house might include a Panel de conexiones Cat6 de 24 puertos, un conmutador administrado gigabit de 24 puertos y un enrutador , todos montados en un rack de montaje en pared de 6U o 9U. El costo total del equipo para este tipo de configuración oscila entre $200 y $400, dependiendo de las opciones de marca y de si se necesita PoE.

Etiquetado y documentación: el paso que la mayoría de la gente omite

Tener un panel de conexiones y un interruptor solo vale la pena si los etiquetas correctamente. La situación más frustrante en cualquier red cableada es estar frente a un rack lleno de cables de conexión sin tener idea de qué puerto se conecta a qué habitación. Un comprobador de cables con generador de tonos soluciona este problema si ocurre, pero un buen etiquetado lo previene por completo.

La mejor práctica es asignar a cada tendido de cable un número o código antes de instalarlo. Por ejemplo, etiquete cada cable en ambos extremos (en el tomacorriente de la pared y en el panel de conexiones) con el mismo identificador: "LR-1" para el puerto 1 de la sala de estar, "OFF-1" para el puerto 1 de la oficina, y así sucesivamente. Marque el puerto correspondiente del panel de conexiones con la misma etiqueta utilizando una rotuladora o inserciones de puerto impresas. Luego documente la asignación entre los puertos del panel de conexiones y los puertos del switch en una hoja de cálculo o diagrama de red simple.

Esto lleva entre 30 y 60 minutos adicionales durante la instalación y ahorra una enorme cantidad de tiempo en la resolución de problemas posteriores. unn unlabeled patch panel with 24 ports and a mix of identical-looking gray patch cables is nearly impossible to manage efficiently , especialmente si alguien más tiene que trabajar en la red más tarde.

Errores comunes al usar un panel de conexión y cambiar juntos

Incluso los instaladores experimentados se encuentran con problemas evitables. Estos son los errores más frecuentes:

• Uso de cables de conexión de mala calidad: Los largos tramos de cables permanentes suelen ser de alta calidad, pero la gente suele utilizar cables de conexión baratos entre el panel y el interruptor. Los cables de conexión deficientes provocan problemas de conectividad intermitentes cuyo diagnóstico resulta enloquecedor. Utilice cables clasificados al menos para la misma categoría que su cableado estructurado.
• Técnica de golpeo incorrecta: Cada conductor debe perforarse en la posición correcta siguiendo los estándares de cableado T568A o T568B, y ambos extremos de cada tramo de cable deben utilizar el mismo estándar. Mezclar T568A en el tomacorriente de pared y T568B en el panel de conexión produce un par cruzado y sin enlace.
• Superar el límite de canal de 100 metros: La longitud total del canal (tendido de cable permanente más cables de conexión en ambos extremos) no debe exceder los 100 metros para Cat5e y Cat6. Los cables de conexión en el tomacorriente de pared y en el bastidor cuentan para este total. Mantenga los cables de conexión cortos (entre 0,5 y 1 metro en cada extremo) para conservar la mayor cantidad posible del presupuesto de 100 metros para el tendido permanente.
• Comprar la categoría de panel de conexión incorrecta: uns mentioned earlier, the patch panel must match your cable category. Installing a Cat5e panel on Cat6A runs is a common and costly mistake that permanently caps your performance.
• Sin gestión de cables: Sin administradores de cables horizontales entre el panel de conexión y el conmutador, los cables de conexión se caen y se enredan en un lío inmanejable en cuestión de meses. Un panel de gestión de cables de 1U entre cada equipo cuesta entre 10 y 15 dólares y vale la pena.
• No realizar pruebas después de la terminación: unlways use a basic cable tester on every run after punch-down, before closing up walls or pulling new cables through. Testing each run takes about 30 seconds and immediately reveals any wiring faults, open pairs, or shorts.

Resumen: la forma correcta de pensar en los paneles de conexión y los conmutadores

un panel de conexión de red es una herramienta organizativa para cableado estructurado. Es completamente pasivo, no requiere energía y no proporciona funcionalidad de red por sí solo. Un conmutador de red es el cerebro activo de su red cableada; sin él, nada se comunica. Necesita un interruptor independientemente de si usa un panel de conexiones.

El panel de conexiones es opcional en el sentido de que puede tender cables directamente a un interruptor y omitir el panel por completo. Pero para cualquier instalación con más de un puñado de cables, el panel de conexión se amortiza en términos de organización, flexibilidad y ahorro de tiempo. Un panel de conexión Cat6 de 24 puertos cuesta menos de 40 dólares y facilita enormemente la gestión de un sistema de cableado estructurado en los años venideros.

Si está planeando una nueva instalación, compre ambos. Combínelos con la misma categoría de cable, etiquételo todo claramente, use cables de conexión de calidad entre ellos y tendrá una infraestructura de red cableada que puede servir a su hogar u oficina de manera confiable durante una década o más con un mantenimiento mínimo.
