¿Qué cable es mejor para los paneles de conexión? Guía completa

La respuesta corta: Cat6 es el cable más preferido para paneles de conexión

cuando se trata de paneles de conexión de red , El cable de par trenzado sin blindaje (UTP) Cat6 es la opción más recomendada y más utilizada para la mayoría de entornos de redes empresariales y domésticas. Logra el equilibrio adecuado entre rendimiento, costo y preparación para el futuro. Dicho esto, el mejor cable para la configuración específica de su panel de conexión depende de sus requisitos de velocidad, longitud del cable, condiciones de interferencia y presupuesto. cat5e sigue siendo perfectamente viable para redes gigabit con un presupuesto ajustado, mientras que Cat6A es la opción ideal para instalaciones de 10 GbE o centros de datos de alta densidad.

Esta guía analiza todos los principales tipos de cables utilizados con los paneles de conexión, explica las diferencias técnicas que realmente importan en las implementaciones reales y le ayuda a tomar una decisión informada y segura sin complicarla demasiado.

Comprender cómo la elección del cable afecta el rendimiento del panel de conexión de red

Un panel de conexión de red es una pieza de hardware pasiva: no amplifica ni regenera señales. Cada conexión que realice a través de él será tan buena como el cable de cada lado. El cable que inserta en la parte posterior de su panel de conexión y el cable de conexión que conecta en la parte frontal contribuyen a la calidad de la señal, la latencia y el máximo rendimiento.

Las propiedades eléctricas clave que varían según la categoría de cable incluyen:

• atenuación — pérdida de señal a lo largo de la distancia. Los cables de categoría superior mantienen señales más fuertes en tramos más largos.
• Diafonía (SIGUIENTE y FEXT) — interferencia entre pares de cables adyacentes. Cat6 y Cat6A utilizan giros más apretados y separadores físicos para reducir esto significativamente.
• Ancho de banda — medido en MHz, esto determina la cantidad de datos que puede transportar el cable. Cat5e maneja 100MHz, Cat6 maneja 250MHz y Cat6A alcanza 500MHz.
• Pérdida de devolución — energía de señal reflejada que puede degradar el rendimiento a altas velocidades.

Debido a que un panel de conexión introduce puntos de conexión adicionales (terminaciones perforadas en la parte posterior y puertos RJ45 en la parte frontal), es esencial utilizar una categoría de cable que coincida o supere la categoría nominal de su panel. Combinar un panel de conexión Cat6A con tramos horizontales Cat5e, por ejemplo, limita inmediatamente el rendimiento de su sistema al Cat5e, independientemente de la clasificación del panel.

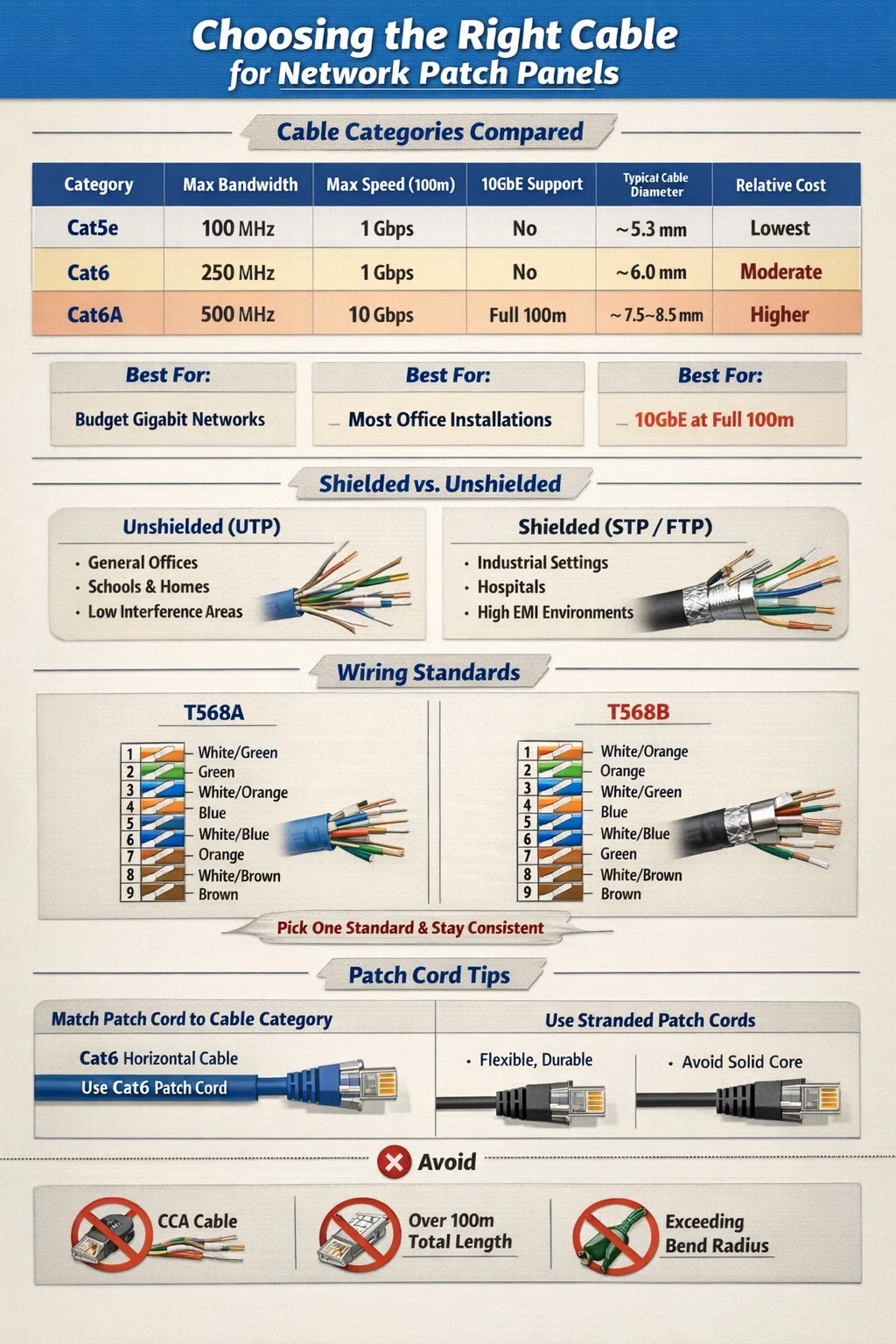

Categorías de cables comparadas: Cat5e, Cat6 y Cat6A para uso en paneles de conexión

Las tres categorías que encontrará con mayor frecuencia en entornos de cableado estructurado son Cat5e, Cat6 y Cat6A. Así es como se comparan entre sí en una comparación directa:

Cat5e: sigue siendo relevante para redes Gigabit económicas

Cat5e (Categoría 5 mejorada) fue el estándar de cableado estructurado dominante durante la década de 2000 y sigue en uso activo en la actualidad. Admite Gigabit Ethernet (1000BASE-T) en recorridos completos de 100 metros y cuesta notablemente menos por pie que Cat6 o Cat6A. Para modernizar edificios antiguos o conectar puntos finales de baja demanda como teléfonos VoIP, cámaras de seguridad o estaciones de trabajo básicas, Cat5e combinado con un panel de conexión con clasificación Cat5e es completamente adecuado.

La limitación está preparada para el futuro. Cat5e no puede admitir de manera confiable 10 Gigabit Ethernet y su rendimiento de diafonía es inferior al de Cat6. Si está instalando cableado nuevo y espera actualizar su infraestructura de red en los próximos cinco a diez años, tiene más sentido gastar la pequeña prima en Cat6.

Cat6: el punto ideal para la mayoría de las instalaciones de paneles de conexión

Cat6 es el cable más comúnmente especificado para nuevos proyectos de cableado estructurado que involucran un panel de conexión de red. El ancho de banda de 250 MHz duplica la capacidad de Cat5e, el rendimiento de diafonía es significativamente mejor debido a giros de par más estrechos y una ranura plástica interna (separador) que se encuentra en muchas construcciones Cat6, y admite velocidades de 10 Gbps en recorridos más cortos de hasta 55 metros.

Para un entorno de oficina típico donde los tramos horizontales tienen un promedio de 20 a 40 metros, Cat6 maneja cómodamente 10 GbE si su infraestructura de conmutador lo admite. La prima de precio sobre Cat5e suele ser 10–20% por pie — una pequeña diferencia que se amortiza a lo largo de la vida útil de la instalación. Los paneles de conexión Cat6 están ampliamente disponibles en configuraciones de 24 y 48 puertos y son compatibles con todas las herramientas de perforación estándar estilo 110.

Cat6A: la elección correcta para 10 GbE a máxima distancia

Cat6A (Categoría 6 aumentada) es el estándar recomendado actualmente para cualquier instalación donde Se debe mantener 10 Gigabit Ethernet en un tramo horizontal completo de 100 metros. . Funciona con un ancho de banda de 500 MHz, utiliza una construcción blindada (F/UTP o S/FTP) o no blindada con un aislamiento mucho más grueso y cumple con los requisitos de diafonía alienígena que Cat6 no puede.

La compensación es el tamaño físico y el peso. Los cables Cat6A son considerablemente más gruesos (normalmente de 7,5 a 8,5 mm de diámetro frente a los 6 mm de Cat6), lo que significa cálculos de llenado de conductos más estrictos, bandejas de cables más pesadas y una gestión del radio de curvatura más exigente. Los paneles de conexión Cat6A también son más grandes y más caros. Sin embargo, en centros de datos, instalaciones sanitarias o cualquier entorno que implemente 10GbE en el escritorio o en conmutadores de borde, Cat6A es la opción correcta y se especifica explícitamente en TIA-568-C.2 para aplicaciones 10GBASE-T.

Cable blindado o no blindado: ¿cuál funciona mejor con los paneles de conexión?

Una decisión que confunde a muchos instaladores de redes es si utilizar cable blindado (STP/FTP/S/FTP) o no blindado (UTP) para los paneles de conexión. La respuesta depende en gran medida de su entorno.

Cuando el cable no blindado (UTP) es la opción correcta

La gran mayoría de las instalaciones de paneles de conexión de red en oficinas comerciales, escuelas, entornos minoristas y hogares utilizan cable UTP. Es más fácil de terminar, más flexible, más liviano y más económico que las alternativas blindadas. Siempre que el cable se mantenga alejado de fuentes de alta interferencia, como balastos de luz fluorescente, motores grandes o cables de alimentación paralelos de más de 2 metros, UTP funciona de manera excelente.

Los estándares TIA-568 permiten que el cable UTP se extienda dentro de los 5 cm de cables de alimentación no blindados y dentro de los 12 cm de accesorios de iluminación fluorescente. Mantenga esas distancias y UTP le brindará un rendimiento limpio y confiable sin la complejidad de la conexión a tierra de los sistemas blindados.

Cuando se hace necesario un cable blindado

El cable blindado es la elección correcta en entornos con importantes fuentes de interferencia electromagnética (EMI), que incluyen:

• Pisos de fabricación con maquinaria eléctrica pesada.
• Hospitales con salas de resonancia magnética o equipos de imágenes de alta potencia
• Estudios de transmisión con equipos de radiofrecuencia.
• Entornos industriales donde el cable debe pasar cerca de VFD (variadores de frecuencia)
• Instalaciones exteriores o semiexteriores sujetas a exposición a rayos

Cuando utiliza un cable blindado, su panel de conexión también debe estar blindado y conectado a tierra adecuadamente. Un cable blindado terminado en un panel de conexión sin conexión a tierra o sin blindaje puede funcionar peor que UTP. porque el escudo desconectado actúa como una antena, recogiendo interferencias en lugar de rechazarlas. Todo el canal blindado (cable, panel de conexión, conectores trapezoidales y cables de conexión) debe estar conectado a tierra en un punto para que sea efectivo.

T568A vs T568B: qué estándar de cableado usar en el panel de conexiones

Tanto T568A como T568B son estándares de cableado TIA/EIA válidos para terminar cables Ethernet en puertos de conexión de paneles de conexión. La diferencia de rendimiento técnico entre los dos es insignificante: ambos admiten las mismas velocidades y distancias. La regla importante es Coherencia: utilizar el mismo estándar en toda la instalación. .

T568B es más común en instalaciones comerciales de América del Norte y se utiliza en la mayoría de los cables de conexión prefabricados que se venden en el mercado estadounidense. T568A se prefiere en instalaciones gubernamentales (está especificado por el estándar TIA-568-C del gobierno de EE. UU. para edificios federales) y es común en Europa y Australia.

Si está ampliando o ampliando una instalación existente, siempre haga coincidir el estándar que ya está en uso. Mezclar T568A y T568B dentro del mismo canal de extremo a extremo crea un cruce, no una conexión directa, lo que evitará que su enlace aparezca en la mayoría de los conmutadores.

Selección del cable de conexión: la otra mitad de la ecuación del cable del panel de conexión

La mayoría de las personas se centran completamente en el tendido del cable horizontal cuando piensan qué cable usar con un panel de conexión, pero el cable de conexión que conecta el puerto del panel a su conmutador es igualmente importante. Un cable de conexión que sea de una categoría inferior a su cable horizontal crea un cuello de botella en el punto de conexión.

Haga coincidir la categoría del cable de conexión con su cable horizontal

Si ha instalado Cat6 en su panel de conexiones, utilice cables de conexión Cat6 en el frente. El uso de cables de conexión Cat5e en un panel Cat6 y un cable horizontal Cat6 limita el rendimiento del canal al Cat5e. Lo mismo se aplica a Cat6A: utilice siempre cables de conexión con clasificación Cat6A con paneles de conexión Cat6A y cableado horizontal.

Las longitudes de cable de conexión estándar para conectar paneles de conexión a interruptores suelen ser 0,5 m, 1 m, 2 m o 3 m . Los cables más cortos reducen la pérdida de señal y mantienen el rack ordenado. Evite comprar latiguillos económicos de proveedores no verificados: los latiguillos de mala calidad con pares trenzados sueltos o conectores de calidad inferior son una de las causas más comunes de fallas intermitentes en los enlaces y de rendimiento reducido en sistemas de cableado estructurado que de otro modo estarían bien construidos.

Cables de conexión de conductores trenzados versus sólidos

Los cables de conexión utilizan conductores trenzados (múltiples cables delgados enrollados juntos) en lugar de conductores sólidos. El cable trenzado es más flexible y resistente a la fatiga física causada por flexiones y movimientos repetidos, lo que lo hace ideal para tramos cortos y de uso frecuente entre el panel de conexiones y el interruptor. El cable conductor sólido, utilizado para tendidos horizontales, es más rígido y se agrietará internamente si se flexiona repetidamente.

Nunca utilice un cable conductor sólido como cable de conexión. Funcionará inicialmente, pero los conductores internos se fatigarán y fallarán después de repetidas inserciones del enchufe y movimiento del cable.

Cable de fibra óptica y paneles de conexión: una categoría completamente diferente

No todos los paneles de conexión utilizan cable Ethernet de cobre. Los paneles de conexión de fibra óptica, también llamados paneles de distribución de fibra o gabinetes de fibra, se utilizan para el cableado troncal entre salas de equipos, conexiones entre edificios e interconexiones de centros de datos de alta densidad. Cumplen una función diferente a la de los paneles de conexión de cobre y requieren prácticas de gestión de cables completamente diferentes.

Fibra multimodo versus fibra monomodo en el panel de conexión

Los paneles de conexión de fibra aceptan fibra multimodo o monomodo y no se pueden intercambiar. La elección depende de su distancia de transmisión y aplicación:

• Fibra multimodo OM3 Admite 10 GbE hasta 300 metros y 40 GbE hasta 100 metros. Utiliza un núcleo de 50 micrones y es común en aplicaciones troncales de campus y centros de datos.
• Fibra multimodo OM4 extiende 10GbE a 550 metros y 100GbE a 150 metros. Es el estándar multimodo preferido para nuevas instalaciones de centros de datos.
• Fibra monomodo OS2 admite la transmisión en distancias de hasta 10 km y más, lo que lo hace esencial para recorridos entre edificios o en todo el campus.

Los paneles de conexión de fibra son dispositivos pasivos que proporcionan puntos de terminación organizados para tendidos de fibra. Los cables de conexión de fibra reales que conectan el equipo al panel deben utilizar tipos de conectores coincidentes (LC, SC, MPO/MTP) y tipos de fibra coincidentes. La conexión de un latiguillo multimodo a una fibra troncal monomodo provoca una pérdida de inserción grave y un enlace no funcional.

Errores comunes al elegir cables para paneles de conexión de red

Incluso los instaladores de redes experimentados cometen errores evitables al seleccionar e instalar cables para sistemas de paneles de conexión. Estos son los errores que aparecen con más frecuencia en la resolución de problemas del mundo real:

Uso de cable CCA (aluminio revestido de cobre)

El cable CCA, que utiliza conductores de aluminio recubiertos con una fina capa de cobre, se vende a precios dramáticamente más bajos que el cable de cobre genuino y con frecuencia se etiqueta erróneamente en línea como cable Ethernet estándar. El cable CCA nunca debe usarse en instalaciones de paneles de conexión. El aluminio tiene mayor resistencia eléctrica que el cobre, se corroe más rápido en los puntos de terminación y no cumple con los estándares TIA-568 o ISO/IEC 11801. Muchas fallas de red que se deben a una mala estabilidad del enlace, una pérdida excesiva de paquetes o dispositivos PoE (alimentación a través de Ethernet) que no se encienden de manera confiable han resultado ser causadas por el cable CCA. Compre cables únicamente de proveedores acreditados que puedan proporcionar verificación ETL o UL de conductores de cobre puro.

Exceder la longitud del canal de 100 metros

El estándar TIA-568 especifica un enlace permanente máximo (tramo horizontal) de 90 metros, con los 10 metros restantes asignados a cables de conexión en cada extremo, lo que da una longitud total de canal de 100 metros. Muchos instaladores tratan los 100 metros como el límite de recorrido horizontal y luego agregan cables de conexión en la parte superior, empujando el canal total más allá de las especificaciones. Un tramo horizontal de 95 metros más dos cables de conexión de 3 metros suman un total de 101 metros, técnicamente fuera de especificaciones y potencialmente poco confiable a velocidades de gigabit.

Categoría de cable no coincidente y clasificación del panel de conexiones

La instalación de un cable Cat6A en un panel de conexión con clasificación Cat6 le impide obtener un canal Cat6A certificado. El panel es el componente con la calificación más baja del enlace y sus características de rendimiento establecen el techo para todo el recorrido. Siempre iguale o supere la categoría del cable al seleccionar un panel de conexión. Es aceptable utilizar un panel Cat6A con cable Cat6: el panel está sobreespecificado, lo que desperdicia dinero pero no perjudica el rendimiento. Lo contrario no es aceptable.

Ignorar el radio de curvatura durante la instalación

El cable Ethernet tiene un radio de curvatura mínimo que debe respetarse durante la instalación. Para Cat6 UTP, el radio de curvatura mínimo suele ser cuatro veces el diámetro exterior del cable , o aproximadamente 24 mm. Cat6A requiere un radio de curvatura mayor debido a su construcción más gruesa. Las curvas cerradas deforman el par de vueltas dentro del cable, aumentando la diafonía y degradando la calidad de la señal, a veces lo suficiente como para impedir que se pasen las pruebas de certificación.

Cómo elegir el cable adecuado para su escenario específico de panel de conexión

En lugar de aplicar una única recomendación general, aquí hay una guía de decisiones práctica basada en escenarios de implementación comunes:

• Red doméstica o de pequeña oficina con conmutación de hasta 1 Gbps: UTP Cat5e con un panel de conexión Cat5e. Rentable, totalmente suficiente y fácil de rescindir. No es necesario actualizar a menos que planee pasar a conmutadores de 10 GbE.
• Se espera que la instalación de nuevas oficinas comerciales dure 10 años: Cat6 UTP con un panel de conexión Cat6. Proporciona margen para 10 GbE en tiradas cortas y ofrece un rendimiento de ruido superior en comparación con Cat5e.
• Centro de datos o entorno de alta densidad con 10GbE al rack: Cat6A UTP (o F/UTP si EMI es un problema) con un panel de conexiones Cat6A. Esta es la única opción de cobre que admite 10 GbE en recorridos completos de 100 metros.
• Enlaces troncales entre edificios o campus: Fibra monomodo OS2 con conectores LC y panel de conexión de fibra. Copper Ethernet no es adecuado para recorridos de más de 100 metros.
• Entorno industrial con maquinaria eléctrica pesada: Cable blindado Cat6A F/UTP o S/FTP con un panel de conexión blindado y conectado a tierra. Es obligatoria una conexión a tierra adecuada en el panel.
• Campus de atención médica o educación con requisitos combinados de datos y PoE: Cat6A UTP, que maneja las mayores demandas de suministro de energía de PoE (90W IEEE 802.3bt) con menor acumulación de calor que Cat6 en tramos de cables agrupados.

Prueba y certificación de la instalación del cable del panel de conexión

Seleccionar la categoría de cable adecuada es sólo la mitad del trabajo. Un cable Cat6 con una terminación incorrecta (con un par excesivamente desenroscado en el punzonado, una curva pronunciada cerca del panel o un estándar de cableado que no coincide) no cumplirá con los niveles de rendimiento de Cat6 aunque se haya utilizado el cable correcto. Las instalaciones de cableado estructurado profesional se verifican con un probador de certificación de cables, no solo con un probador de continuidad básico.

Los probadores de certificación de cables de fabricantes como Fluke Networks (DSX-8000), IDEAL Networks o Softing realizan mediciones que incluyen pérdida de inserción, NEXT, FEXT, pérdida de retorno y retraso de propagación en todo el rango de frecuencia de la categoría de cable. Una certificación de canal Cat6 requiere pasar todos los parámetros hasta 250 MHz; Cat6A requiere 500 MHz. Un informe de certificación aprobado es la única confirmación confiable de que su combinación de cable y panel de conexión funcionará según lo especificado. .

Para instalaciones de bricolaje más pequeñas, un probador básico de mapeo de cables confirma las conexiones correctas de las clavijas e identifica pares divididos, aperturas y cortocircuitos, los errores de perforación más comunes. Si bien esto no certifica el rendimiento, detecta errores de cableado antes de conectar el equipo.
